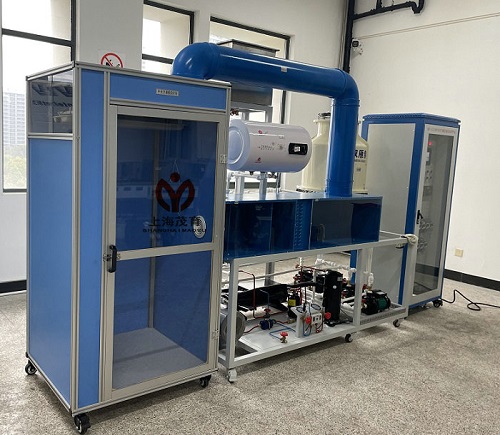

MY-512N中央空调考核实验台




中央空调考核实验台-适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。
二、实验台特点:
(1)中央空调系统实训平台是根据目前国内建筑电气,楼宇智能化精心设计的综合实验装置,本装置结合当前安防领域的先进技术,从教学实验的要求的角度出发,以工程化的设计理念完整的实现了中央空调全空气调节系统的工作过程。
综合性;采用国内先进的二次回风系统,在同一台实验台上完整的完成不同制冷系统工况
工程化;数字输入输出模块整套控制系统大部分采用工业现场实际应用部件,水阀调节采用4-20MA电流输入型PDI调节方式,控制冷冻水流量。
开放性;装置采用透明化,开放性设计,学生能够清晰的了解整个系统工作原理
安全保护;装置设有强电漏电系统装置
(2)实用性强:控制器采用市场上广泛应用的DDC控制器及相关继电器、控制开关、指示灯、标准通信接口可编程控制器,上位机软件实时显示系统运行状态及数据。
(3)直观性强:实训装置直观展示了中央空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,系统还配置有系统完整流程图、交流电压表、交流电流表、真空压力表、信号指示灯使整个系统的实时工作状态一目了然;便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
(4)综合性强:整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体,满足对实训的要求。
三、技术参数:
1、电源:三相五线 AC 380 V±10%  50Hz;
2、最大供冷量:7.5kW;
3、最大输入总功率:6.5kW;
4、制冷额定功率:7.5.kW;
5、最大堵转电流:50A;
6、制热额定功率:2.0kW;
7、额定输入电流:7A;
8、循环风量:700m3/h;
9、制冷剂:R22;
10、漏电动作电流:≤30mA;
11、噪声:35-40dB(A);
12、安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。
四、实训内容:
1、认识中央空调的结构及设备的实训;
2、对中央空调的运行工况及各运行参数进行检测实训;
3、西门子系1200系列对可编程控制器PLC进行高级编程及PLC的安装接线调试
4、网络路由器的应用
5、PLC+模拟量*触摸屏+工业数据系统模拟组合应用‘学习理解在工业环境下的多种功能模块组数据配对;
6、学习理解在工业环境下的多种功能模块组合编程;
7、PLC控制可编程控制器+数据采集+力控组态软软件+数据采集模块组成的多单元控制系统,在中央空调系统工业环境下的多种功能模块组合控制方;

友情提示:
1、设备验收:各采购单位收货时请检查中央空调考核实验台的货品外观,核实中央空调考核实验台的数量及配件,拒收处于受损状态的中央空调考核实验台;
2、设备质保:茂育将为各采购单位提供中央空调考核实验台产品指导书和质保期,在质保范围内提供对中央空调考核实验台的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的中央空调考核实验台选型错误或中央空调考核实验台购买数量错误,造成中央空调考核实验台的退换货要求,将不被接受;
4、设备货期:对中央空调考核实验台的发货期为参考值,如您需要了解中央空调考核实验台的精确货期,请与上海茂育公司的销售人员联系;
5、咨询电话:如各采购单位对中央空调考核实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关中央空调考核实验台的技术咨询;
