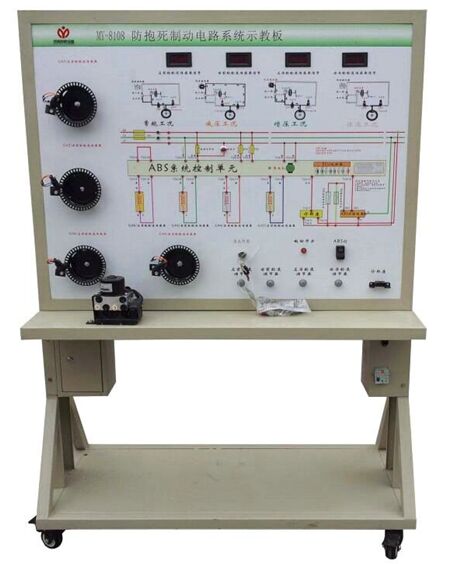

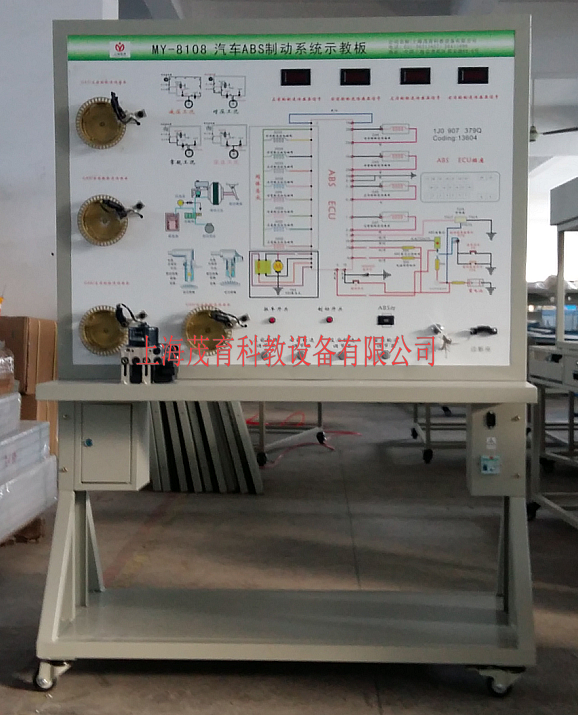

MY-8108汽车ABS制动系统示教板


大众帕萨特B5

(大众时超)
一、汽车ABS制动系统示教板产品简介:
1、该设备采用全新大众帕萨特B5 ABS制动系统实物制作,充分展示ABS制动系统的组成结构和工作过程。
2、适用于学校对ABS制动系统理论和维修实训的教学需要。
3、本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、
功能特点:
1、真实可运行的ABS制动系统,充分展示ABS制动系统的组成结构和工作过程。操作控制各类开关,可演示动ABS制动电控系统(电磁阀工况等)工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析动变速器电控系统的工作原理。
3、示教板面板上安装有检测端子,可直接在面板上检测ABS制动系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4、设备安装有诊断座,可连接专用或通用型汽车解码器,对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5、设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6、设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、
技术规格:
1、外形尺寸:1240×600×1700mm(长×宽×高)
2、外接电源:AC 220V±10% 50Hz
3、工作电压:DC 12V
4、工作温度:-40℃~+50℃
5、颜色:7032
6、钢管:40*40*3mm
7、机柜:1.5mm冷板冲压成形,背面设置维修门;
8、移动脚轮:100*60mm
四、
基本配置(每台):
序号 名       称 规格型号  单位  数量
  1 检测控制面板带面板柜 装有各种检测端子以及彩色电路图和工作原理示意图
(面板:1200*900*4mm)
  套   1
  2 ABS制动系控制电脑(ECU) 原车   套   1
  3 点火开关 全新   个   1
  4 诊断座 原车   个   1
  5 ABS泵总成 原车   个   1
  6 ABS指示器 原车   套   1
  7 主继电器 原车   个   1
  8 可调节车轮转速装置(带传感器) 全新   个   4
  9  直流电机装置 全新   个   4
  10 刹车开关 全新   只   1
  11 电源变压器 全新   套   1
  12 漏电保护开关及附件 全新   套   1
  13 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高)   台   1
  14 故障模拟与排除装置 故障模拟实验   套   1

友情提示:
1、设备验收:各采购单位收货时请检查汽车ABS制动系统示教板的货品外观,核实汽车ABS制动系统示教板的数量及配件,拒收处于受损状态的汽车ABS制动系统示教板;
2、设备质保:茂育将为各采购单位提供汽车ABS制动系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对示教板的免费维修,超出条件承诺时提供对汽车ABS制动系统示教板的有偿维修;
3、设备退换货:各采购单位单方面原因导致的汽车ABS制动系统示教板选型错误或购买数量错误,造成汽车ABS制动系统示教板的退换货要求,将不被接受;
4、设备货期:对汽车ABS制动系统示教板的发货期为参考值,如您需要了解汽车ABS制动系统示教板的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对汽车ABS制动系统示教板有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关汽车ABS制动系统示教板的技术咨询。
