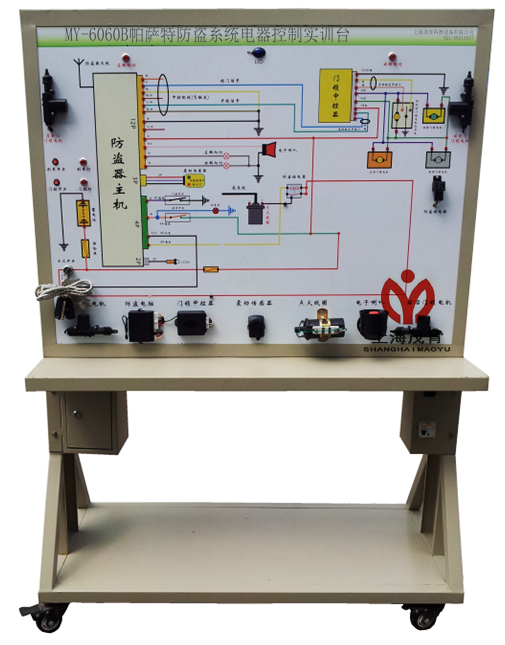

MY-6060B帕萨特防盗系统电器控制实训台

帕萨特防盗系统电器控制实训台-采用全新大众帕萨特B5汽车中控门锁及防盗系统实物为基础,充分展示汽车中控门锁及防盗系统的组成结构和工作过程。面板喷绘彩色电路图并配有检查端子。
二、
功能描述:
1、真实可运行的汽车中控门锁及防盗系统,充分展示汽车中控门锁及防盗系统的组成结构。
2、操纵钥匙开关或门锁开关,四个车门的门锁同时关闭或开启;关闭点火钥匙,设定进入防盗状态后触发防盗,防盗喇叭鸣响、灯光闪烁、起动马达线路切断等防盗功能起作用。
3、真实演示汽车中控门锁及防盗系统的工作过程。
4、示教板面板上安装有检测端子,可直接在面板上检测汽车中控门锁及防盗系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5、配置智能化故障设置系统
(1)新型RAM单片机控制的智能故障设置盒,采用新概念环保节能技术实现了故障线路大电流、断路、不良、偶发和信号线短路等无指定设置。标准一个故障设置盒可设置20路大电流5A的断路、不良、偶发和信号线短路等4种类型的故障设置;可根据用户使用要求调整故障设置点的数量和故障设置类型,可扩展最多设置200路大电流5A的断路、不良、偶发和信号线短路等4种类型的故障设置。
(2)配套的设备出厂信息和可设置故障资料全部中文或英文格式,存储在智能故障设置盒内FLASH中;台架面板图无任何故障设置点接线指示,BlindSpots设置故障;当手持故障设置操作器与故障设置盒通讯,自动读取FLASH里的台架设故资料,供教师设置故障和学生考核答题,排除故障。
(3)配置7吋(可以根据用户需求选配8-10吋)TFT彩色电容触摸屏故障设置操作器,支持WIFI, 蓝牙,Zigbee等无线技术,与故障设置盒无线通讯,可控制任意一台装配智能故障设置盒的实训设备;同时支持windows系统或安卓系统智能手机操作故障设置。
(4)管理员登录能够进行用户账户管理、实训设备连接的通讯方式(WiFi、蓝牙、Zigbee等无线或有线串口)的选择,以及通讯的端口配置。
(5)手持故障设置操作器与台架联机,教师登录可设置故障、查询故障设置和清除故障设置;可设置考核模式和训练模式,教师可查询学生考核成绩。
(6)学生登录系统自动识别训练模式或考核模式,训练模式可操作答题,答对自动清除故障,答错提示重新答题;考核模式学生答题自动入库,答对不清除故障,以便其他学生继续考核;考核进行中不可以登陆查询答案,考核时间完成后方可查询答题成绩和标准答案。
(7)手持故障设置操作器在不与台架通讯情况下,也可供教师和学生登录查询考试成绩、成绩导出等单机操作。
(8)可远程组网联机,通过PC控制进行联网实训考核,也可通过手持移动故障设置操作器进行单机实训考核。可实现多媒体教室远程控制实训台架的互动操作与视频监控。
三、产品工艺:
1、 面板图采用先进工艺,使用3mm厚双面铝塑板作底板,表面使用彩色丝网印刷工艺,并镀膜处理不褪色、防刮、耐磨、耐腐蚀。
2、 钢架结构采用优质钢材满焊焊接成型,金属表面采用静电喷涂处理,漆面坚固,并带有带锁止式移动脚轮。
四、教学及实训项目:
1、防盗系统工作原理的认知。
2、中控门锁结构组成及工作原理。
五、示教板技术参数:
1、外形尺寸:1240×650×1700mm (长×宽×高)
2、外接电源:AC 220V±10% 50Hz
3、工作电压:DC 12V
4、工作温度:-40℃~+50℃
5、钢管:40*40*3mm
6、机柜:1.5mm冷板冲压成形,背面设置维修门;
7、移动脚轮:100*60mm
