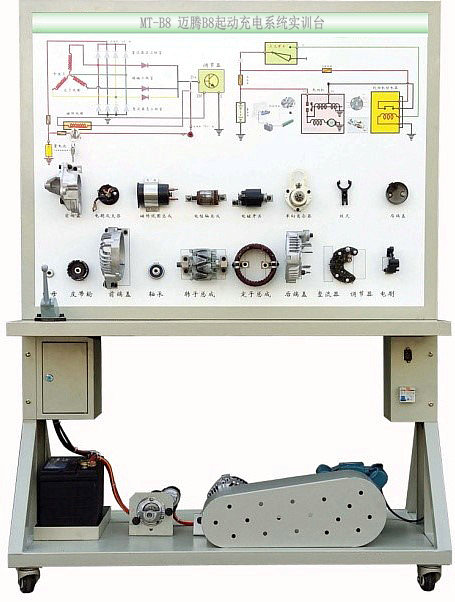

MT-B8 迈腾B8起动充电系统实训台

MT-B8 迈腾B8起动充电系统实训台采用全新大众B8汽车充电/起动系统实物为基础,充分展示汽车充电/起动系统的组成结构和工作过程。
适用于学校对汽车充电系/起动统理论和维修实训的教学需要。
二、迈腾B8起动充电系统实训台功能特点:
1、真实可运行的大众B8充电/起动系统,充分展示汽车充电/起动系统的组成结构。
2、打开点火开关,触发三相电机运行,带动发电机工作,充电指示灯灭,蓄电池端电压升高,真实演示汽车充电/起动系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
3、实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车充电系统的工作原理。
4、实训台面板上安装有发电机总成分解部件,可直观认识发电机的组成结构。
5、实训台面板上安装有检测端子,可直接在面板上检测汽车充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
6、实训台面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,实训台底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
三、技术规格:
1、外形尺寸(约):1240×600×1700mm(长×宽×高)
2、动力电源:三相四线(或三相五线)380V±10% 50Hz
3、工作电压:直流12V
4、工作温度:-40℃~+50℃
5三相异步电动机:
    电  压:AC 220V/380V
    功  率:2.2KW
    转  速:1420r/min
6、颜色:7032
7、钢管:40*40*3mm
8、机柜:1.5mm冷板冲压成形,背面设置维修门;
9、移动脚轮:100*60mm
四、基本配置:
序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图(面板:1200*900*4mm) 1
2 点火开关 全新 1
3 发电机/起动机总成 全新 各1
4 发电机/起动机总成分解部件 全新 各1
5 充电指示灯 全新 1
6 三相异步电动机 YT 100L1-4 1
7 保险丝盒 全新 1
8 电压表 0~30V 1
9 电流表 0~±100A 1
10 蓄电池 12V 45Ah 1
11 电源总开关 50A 1
12 移动台架(带自锁脚轮装置) 1240×600×1700mm 1
13 故障模拟与排除装置 茂育 1
14 教师手册 茂育 1
15 合格证与保修卡 茂育 1


友情提示:
1、设备验收:各采购单位收货时请检查迈腾B8起动充电系统实训台的货品外观,核实迈腾B8起动充电系统实训台的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供迈腾B8起动充电系统实训台使用说明书和质保期,在质保范围内提供对迈腾B8起动充电系统实训台的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的迈腾B8起动充电系统实训台选型错误或设备购买数量错误,造成迈腾B8起动充电系统实训台的退换货要求,将不被接受;
4、设备货期:对迈腾B8起动充电系统实训台的发货期为参考值,如您需要了解迈腾B8起动充电系统实训台的精确货期,请与上海茂育公司的销售人员联系;
5、咨询电话:如各采购单位对迈腾B8起动充电系统实训台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关迈腾B8起动充电系统实训台的技术咨询;
