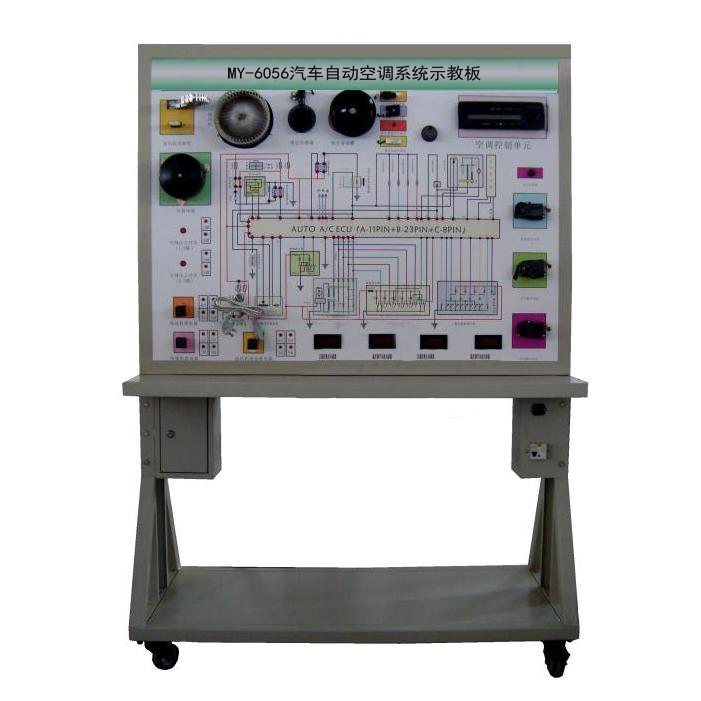

MY-6056汽车自动空调系统示教板

汽车自动空调电路系统示教板合大中院校、中职、部队、汽修等专业的汽车培训技能之用,该设备采用空调电路系统实物为基础。充分展示汽车自动空调电路系统的组成结构和工作过程。通过汽车空调电路系统的演示,提高学生对汽车空调电路系统的初步认识,使学生了解汽车空调电路系统起到更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、
汽车自动空调电路系统示教板功能特点
1、真实可运行的汽车自动空调电路系统,充分展示汽车自动空调电路系统的组成结构。
2、操纵空调面板上的各种开关,可清楚观察各个伺服电动机的动作和鼓风机转速的调节等,可真实演示空调电路系统的工作过程。
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车空调电路系统的工作原理。
4、示教板面板上安装有检测端子,可直接在面板上检测空调电路系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的钢制台面,方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术参数:
1、外形尺寸:1240×650×1700mm(长×宽×高)
2、外接电源:交流220V±10% 50Hz
3、工作电压:直流12V
4、工作温度:-40℃~+50℃
5、外接电源:AC 220V±10% 50Hz
6、工作电压:DC 12V
7、工作温度:-40℃~+50℃
8、钢管:40*40*3mm
9、机柜:1.5mm冷板冲压成形,背面设置维修门;
10、移动脚轮:100*60mm
四、示教板基本配置(每台)

序号 名 称 规格型号 单位 数量
  1 检测控制面板带面板柜 装有各种检测端子,彩色电路图和工作原理示意图(1200*900*4mm)  套   1
  2 空调控制单元 原车  套   1
  3 点火开关 全新  个   1
  4 鼓风机总成 含功率管,鼓风机电阻,超高速继电器等  套   1
  5 伺服马达与温度传感器 原车  套   1
  6 传感器信号模拟装置 全新  套   1
  7 保险丝盒(带继电器一体安装) 上海茂育,带专用标签打印机的标识   1
  8 移动台架(带自锁脚轮装置) 1240×650×1700mm(长×宽×高)   1
  9 传感器数值显示数显表 全新   1
 10 故障模拟与排除装置 全新   1
 11 设备教师手册 全新   1
 12 设备合格证、保修卡 全新   1
 13 电源变压器及附件 全新   1
 14 漏电保护开关及附件 全新   1

 友情提示:
1、设备验收:各采购单位收货时请检查汽车自动空调系统示教板的货品外观,核实设备的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供汽车自动空调系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的汽车自动空调系统示教板选型错误或汽车自动空调系统示教板购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对汽车自动空调系统示教板的发货期为参考值,如您需要了解设备的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对汽车自动空调系统示教板有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询。
