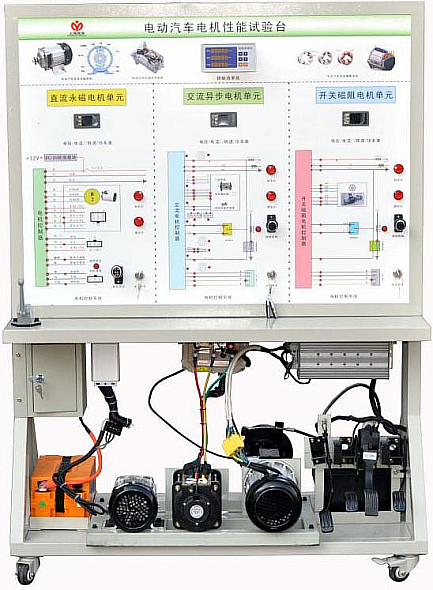

MYXNQ-34电动汽车电机性能实验台

一、电动汽车电机性能实验台-产品简介:
    电机性能试验台由实训台架、新能源汽车电池组、三种新能源汽车常用电机(直流永磁、交流异步、开关磁阻)、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、台式机电脑(外配套)等模块组成。
二、功能特点:
1、设备可以模拟电动汽车在匀速,加速,减速,上坡,下坡状况下电机的状态,操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数,如电压,电流,扭矩,转速,功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩,转速,功率的变化曲线,可以直观的显示这几项参数在电机加速,减速过程中的变化情况。
4、设备安装有故障考核装置,可以对线路进行故障设置,训练学生排除线路故障的能力,同时老师可以用设备对学生的能力进行考核。
三、
实训项目:
1、电动汽车用直流永磁电机:在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
2、电动汽车用直流永磁电机:在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
3、电动汽车用直流永磁电机:在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
4、电动汽车用交流异步电机:在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
5、电动汽车用交流异步电机:在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
6、电动汽车用交流异步电机:在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
7、电动汽车用开关磁阻电机:在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
8、电动汽车用开关磁阻电机:在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
9、电动汽车用开关磁阻电机:在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
10、电机不转动情况的故障分析及排除。
四、
电动汽车电机性能实验台-基本配置(每台)
序号 名称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
2 点火开关 配套 3
3 锂电池组 配套 2
4 纯电动车直流永磁电机 48V1KW 1
5 纯电动车交流异步电机 60V1KW 1
6 纯电动车开关磁阻电机 48V1200W 1
7 电机控制器 与电机配套 3
8 车载充电器与充电接口 与电池配套 1
9 DC-DC转换器 48V转12V 1
10 档位开关 电动车专用 3
11 油门控制装置 电动车专用 3
12 直流接触器 DZ47 1
13 电源总开关 配套 3
14 转速表、扭矩表、功率表 配套 1
15 电压表 直流数显电流表 功率表 配套 1
16 电机扭矩/功率/转速等测试装置 配套PC软件 1
17 移动台架 1240×600×1700mm(带自锁脚轮装置) 1
18 保险丝盒 配套 1
19 保修卡/合格证 配套 1
20 教师手册 配套 1
21 故障模拟与排除装置 配套 1

友情提示:
1、设备验收:各采购单位收货时请检查电动汽车电机性能实验台的货品外观,核实的电动汽车电机性能实验台及配件,拒收处于受损状态的电动汽车电机性能实验台;
2、设备质保:茂育将为各采购单位提供电动汽车电机性能实验台说明书内的质保条件和质保期,在质保范围内提供对电动汽车电机性能实验台的免费维修,超出条件承诺时提供对电动汽车电机性能实验台的有偿维修;
3、设备退换货:各采购单位单方面原因导致电动汽车电机性能实验台的选型错误或购电动汽车电机性能实验台数量错误,造成电动汽车电机性能实验台的退换货要求,将不被接受;
4、设备货期:对电动汽车电机性能实验台的发货期为参考值,如您需要了解电动汽车电机性能实验台的精确货期,请与上海茂育的销售人员联系;
5、咨询电话:如各采购单位对电动汽车电机性能实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关电动汽车电机性能实验台的技术咨询。
