MYXNQ-61车用交流永磁电动机及控制技术实训台

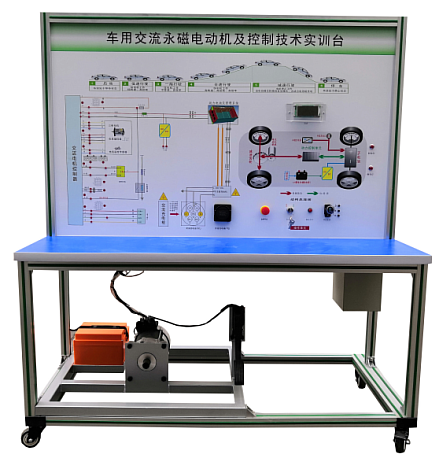

车用交流永磁电动机及控制技术实训台-组成
主要由汽车交流永磁电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、
实训台功能:
1、安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、DC-DC模块、仪表、电池等模块等,真实可操作运行的纯电动车驱动电机及控制系统,展示系统的结构与原理、动态演示系统工作过程。
2、实现纯电动车驱动电机及控制系统结构及原理的认知,体验驾驶员的意图与电机运转之间的关系,可完成驱动电机及控制系统性能各项检测。
3、面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。
4、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
5、多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。
6、具有诊断接口,通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、电子油门等工作状态)与故障内容。
7、安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点12个。
8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
9、配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。
10、安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、产品规格:
1、外形尺寸(mm):1500×700×1700(长×宽×高)
2、面板外形尺寸(mm):1448×940mm(长*宽)
3、移动脚轮:100*60mm
4、工作温度:-40℃~+50℃
5、驱动电机与控制器:DC48V 1kw3000rpm(直流无刷电机)
6、电池:磷酸铁锂离子动力电池组48V20AH带充电机
四、实训(实验)项目
1、驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修;
2、电动机性能、能量管理检测;
3、手动维修开关结构原理功能;
4、高压互锁的保护作用;
5、车载充电机工作原理和引脚定义,车载充电机常见故障和更换,电池充电操作;
6、DC-DC转换器工作原理和引脚定义,DC-DC转换常见故障和更换;
7、电子油门踏板工作原理和引脚定义,电子油门踏板常见故障和更换;
8、档位控制器(开关)工作原理和引脚定义,档位控制器(开关)常见故障和更换;
五.基本配置
检测控制面板(装有各种检测端子,1448×940mm彩色电路图和工作原理示意图)、组合仪表、点火开关、电机控制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机(直流无刷电机)、刹车开关、档位开关、油门控制装置、大电流继电器、电源总开关、急停开关、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(1500×700×1700mm (带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、设备操作说明书。
