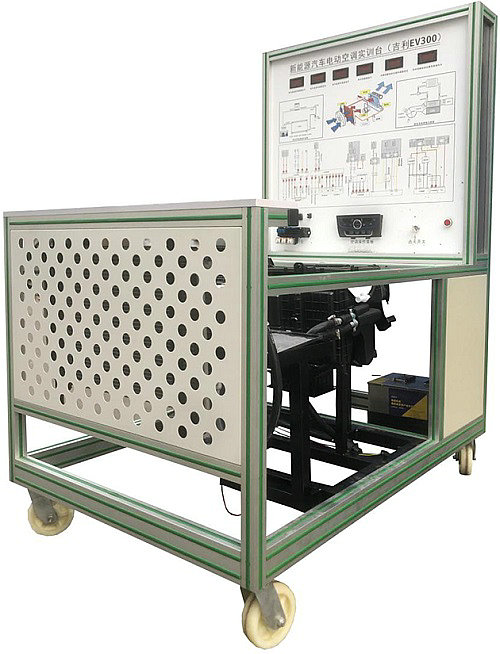

MYXNQ-32B纯电动汽车空调与暖风实训台

纯电动汽车空调与暖风实训台-选用吉利EV300/比赛版原装纯电动轿车空调和暖风系统,真实地展示纯电动轿车空调和暖风系统核心零部件的结构与控制原理、安装位置和运行工况,培养学员对纯电动轿车空调和暖风系统故障分析和处理能力。适用于各类型院校新能源纯电动汽车空调与暖风系统课程教学和维修实训维护实训。
二、
功能特点:
1、各主要部件安装在平台上,保留原车电气连接方式与实车功能,断电后可方便拆装,训练学员在拆装连线过程掌握空调与暖风系统零部件等拆检要点。
2、空调和暖风实训台高压电源由动力电池和管理系统实训台提供,与动力电池和管理系统实训台连体工作,配套连接电缆线,保留原车连接方式。
3、教学板完整显示空调和暖风系统工作原理图,安装检测端子,可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图等;
4、设备由平台和教学板组成,平台水平放置,安装原车零部件;实训台底部安装4个带自锁脚轮装置。
5、
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,面板部分采用1.5mm冷板冲压成形结构,
6、配备智能化故障设置和考核系统,故障点主要设置在低压控制线路,保证高压系统安全及训练实车故障处理能力。
7、配套实训指导书,包含系统工作原理,实训科目,故障设置及清除等要点。
三、
基本配置(每台):
序号 名       称 规格型号 单位 数量
1 检测控制面板(面板柜) 装有各种检测端子以及彩色电路图和原理图(950*900*4mm) 1
2 点火开关  配套 1
3 空调压力表  配套 1
4 暖风芯体总成  配套 1
5 PTC加热模块总成  配套
6 水泵总成  配套
7 数字式进风口温度表  配套 1
8 数字式出风口温度表  配套 1
9 空调控制器总成  配套 1
10 空调蒸发箱总成  配套 1
11 电动汽车空调压缩机总成  配套 1
12 膨胀阀总成  配套 1
13 干燥器总成  配套 1
14 鼓风机总成  配套 1
15 冷凝器  配套 1
16 冷却电子风扇  配套 1
17 电动汽车空调控制器(驱动电机变频器)及操纵开关组件  配套 1
18 DC/DC系统  配套 1
19 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 1
20 故障模拟与排除装置  配套 1
21 设备教师手册  配套 1
22 设备合格证、保修卡  配套 1

友情提示:
1、设备验收:各采购单位收货时请检查纯电动汽车空调与暖风实训台的货品外观,核实纯电动汽车空调与暖风实训台的数量及配件,拒收处于受损状态的纯电动汽车空调与暖风实训台;
2、设备质保:茂育将为各采购单位提供纯电动汽车空调与暖风实训台产品说明书内的质保条件和质保期,在质保范围内提供对设备的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的纯电动汽车空调与暖风实训台选型错误或购买纯电动汽车空调与暖风实训台数量错误,造成纯电动汽车空调与暖风实训台的退换货要求,将不被接受;
4、设备货期:对纯电动汽车空调与暖风实训台的发货期为参考值,如您需要了解纯电动汽车空调与暖风实训台的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对纯电动汽车空调与暖风实训台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车空调与暖风实训台的技术咨询。
