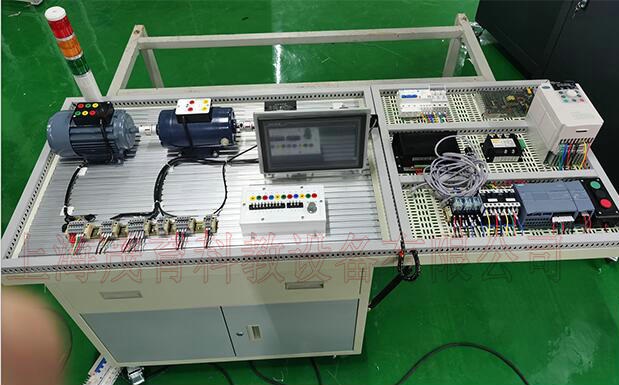

MYDJ-21C电机装配与运行检测实训考核设备

电机装配与运行检测实训考核设备-产品概述
本装置是一款可满足多层次教学的电机安装与检测实训考核设备，强化了多种电机制作和电气控制（拖动）方式。通过安装调整和负载的变化，使其具有比以往实训教学设备所更加完善的配置和更为完整功能，真实的模拟和反映了电机的安装检测和工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力实训和考核设备，通过在该设备上实训和考核，可使学生职业能力得到大幅度提升。
二、产品特点
本装置是由测控工作台、模拟负载台（模拟负载与受控对象安装在同一台架上，并组成一个完整系统），具有占地面积小、操作方便、可移动等特点，可折叠网孔板使用更加灵活，测量与电源控制面板、通讯接口均引出到专用的接线板上，实训使用方便；其控制元件 PLC、空气开关、熔断器、继电器、接触器等采用导轨式安装，变频器、其它驱动器等可按竞赛、实训时的具体需要进行合理的安装、调整，模拟负载与设备进出线采用线槽、接线端子进行连接，电机、机械传动机构、模拟负载采用可方便安装、拆卸的方式，实现了电机的安装与调整、机械装置的安装与调整，拓宽了技能和知识点，安全的透明防护罩既满足了观察需要又实现了安全防护。
三、技术性能
1、输入电压：AC380V，三相五线制
2、最大输入功率：≤1000W
3、设备外形尺寸：展开：1850mm×1130mm×1050mm（长×宽×高），不展开：1200mm×780mm×1050mm（长×宽×高）。
四、实训项目
1) 三相异步电动机直接起动、停车的控制电路连接实训；
2) 接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
3) 按钮联锁的三相交流异步电动机正、反转控制电路的连接实训；
4) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
5) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接实训；
6) 直流他励电动机的启停控制控制实训；
7) 直流他励电动机的正反转控制实训；
8) 步进电机的控制实训；
9) 步进驱动器的参数设置实训；
10) 步进电机的PLC开环控制实训；
11) 交流伺服电机的控制实训；
12) 交流伺服驱动器的参数设置实训；
13) 交流伺服电机的PLC半闭环控制实训；
14) 无刷直流电机驱动器参数设置实训；
15) 无刷直流电机的控制实训；
16) 速度传感器的使用实训；
17) 磁粉制动器的使用实训；
18) 变频器面板功能参数设置和操作实训；
19) 变频器对电机点动控制、启停控制实训；
20) 电机转速多段控制实训；
21) 工频、变频切换控制实训；
22) 基于模拟量控制的电机开环调速实训；
23) 基于面板操作的电机开环调速实训；
24) 变频器的保护和报警功能实训；
25) 基于PLC的变频器开环调速实训；
26) PLC控制电机顺序启动实训；
27) PLC控制三相异步电动机Y-△启动电路实训；
28) 触摸屏的参数设置实训；
29) 触摸屏的编程实训；
30) 触摸屏、PLC、变频器的综合实训；
五、装备基本配置

序号	名称	规格型号	数量	备注
1		1850mm×1130mm×1050mm （展开状态）	1	钢结构,带自锁脚轮,作为测量、电源控制、电力拖动、驱动控制系统等电气设备的安装载体。包括进线电源控制与保护、电压表、电流表、电量综合显示仪表、等基本仪表和交直流基本电源、指示灯、紧急停止按钮、三相同轴调压器等器件
2	步进电机驱动器	110SZ02A1	1
	台达伺服驱动器	ECMA-C20604RS	1
	无刷直流电机驱动器	92BL-5015H1-LK-B	1
	台达伺服电机配件	ASD-B2-0421-B	1
	触摸屏		1
	三菱可编程控制器	FX3U-32MT/ES-A	1
	三菱扩展模块	FX2N-16EYR	1
	三菱变频器	FR-D720S-0.4K-CH	1
	三相四线漏电开关	DZ47LE-32	1
	熔断器	RT18-32	2
	熔断器芯	R015 6A	6
	交流接触器	CJX2-0910	4
	热继电器	JR36-20	1
	辅助触头组	F4-22	3
	辅助触头组	F5-T2	1
	空气延时触头	F5-D2	1
	接线端子	TB-1512	4
	三相异步电动机	YS7124	1
	磁粉制动器	CZ-2	1
3	动态扭矩传感器	CYT-302	1
	直流他励电动机	2M530 V4.3	1
	步进电机	2S56Q-02976	1
	台达伺服电机		1
	无刷直流电机	24V，100W	1
	电脑桌		1台	（电脑自备）
	辅助工具与材料		1套	8”活动扳手1把，8件套六角扳手1套，￠4×100十字、梅花螺丝批各1把，￠2.5×100十字、梅花螺丝批各1把，200mm钢尺、角尺各1把、200mm带深度尺游标卡尺1把，尖嘴钳、剥线钳、压线钳、斜口钳、电工刀各1把，轴承安装套管1只、橡皮锤1把，200mm平锉1把、100mm台虎钳1只、500V绝缘摇表1台、3位半数字万用表1块、0.75绝缘导线等。
