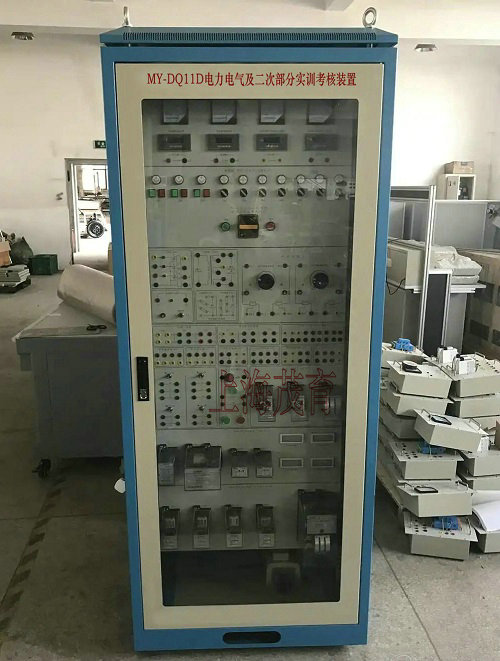

MY-DQ11D电力电气及二次部分实训考核装置
电力电气及二次部分实训考核装置-概述：
本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。
本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。
二、技术参数：
1.输入电源：三相五线～380V±10% 50Hz
2.工作环境：温度-10℃～+50℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜3kVA
4.外形尺寸：800×700×2000mm
三、实训项目：
（一）互感器实训项目
1.电压互感器特性测试
2.电压互感器接线方式
3.电流互感器特性测试
4.电压互感器接线方式
（二）开关电器实训项目
1.塑壳断路器的原理与接线
2.隔离开关的原理与接线
3.负荷开关的原理与接线
4.自动重合闸的原理与接线
（三）二次部分实训项目
1.信号继电器
2.中间继电器
3.冲击继电器
4.闪光继电器
5.断路器的基本控制回路
6.断路器的防"跳跃"闭锁回路
7.灯光监测的断路器的控制回路
8.灯光和音响监视的断路器控制回路
9.有信号继电器的信号起动回路
10.重复动作手动复归的中央信号装置
11.重复动作自动复归的中央信号装置
12.闪光信号装置
（四）考核项目
1.音响监视的断路器控制回路
2.不重复动作的中央信号装置
3.自动重合闸前加速保护
四、配置清单：
|
序号 |
名称 |
型号 |
数量 |
单位 |
备注 |
|
1 |
光字牌 |
DC220V |
8 |
个 |
|
|
2 |
真有效值交流电压表 |
500V |
2 |
个 |
|
|
3 |
真有效值交流电流表 |
5A |
2 |
个 |
|
|
4 |
智能直流电压表 |
300V |
2 |
个 |
|
|
5 |
智能直流电流表 |
2000mA |
2 |
个 |
|
|
6 |
断路器状态指示灯 |
|
1 |
个 |
|
|
7 |
断路器状态指示灯 |
|
1 |
个 |
|
|
8 |
按钮 |
|
1 |
个 |
|
|
9 |
按钮 |
|
1 |
个 |
|
|
10 |
万能转换开关 |
|
1 |
个 |
|
|
11 |
单相调压器 |
1.5KW |
1 |
个 |
|
|
12 |
三相调压器 |
0.5KW |
1 |
个 |
|
|
13 |
单相变压器 |
100W |
1 |
个 |
|
|
14 |
电流互感器 |
5/5a |
3 |
个 |
|
|
15 |
电压互感器 |
|
3 |
个 |
|
|
16 |
桥堆 |
|
1 |
个 |
|
|
17 |
大妞子开关 |
|
5 |
个 |
|
|
18 |
按钮开关 |
|
2 |
个 |
|
|
19 |
按钮开关 |
|
2 |
个 |
|
|
20 |
按钮开关 |
|
1 |
个 |
|
|
21 |
磁盘电阻 |
|
2 |
个 |
|
|
22 |
信号继电器 |
DXM-2A |
2 |
个 |
|
|
23 |
冲击继电器 |
ZC-23A |
1 |
个 |
|
|
24 |
时间继电器 |
DS-22 |
1 |
个 |
|
|
25 |
时间继电器 |
DS-23 |
1 |
个 |
|
|
26 |
中间继电器 |
DZB-11B |
1 |
个 |
|
|
27 |
返回延时继电器 |
DZS-12B |
1 |
个 |
|
|
28 |
跳跃闭锁继电器 |
DZB-14B |
1 |
个 |
|
|
29 |
中间继电器 |
DZ-31B |
1 |
个 |
|
|
30 |
电流继电器 |
DL-24C/6 |
2 |
个 |
|
|
31 |
重合闸继电器 |
DH-3 |
1 |
个 |
|
|
32 |
蜂鸣器 |
DC220V |
1 |
个 |
|
|
33 |
隔离开关 |
|
1 |
个 |
|
|
34 |
塑壳断路器 |
|
1 |
个 |
|
|
35 |
负荷开关 |
|
1 |
个 |
|
|
36 |
交流接触器 |
|
2 |
个 |
|
|
37 |
辅助触头 |
|
2 |
个 |
|
