电梯安装维修与保养实训考核设备,电梯安装维修与保养实训考核装







一、电梯安装维修与保养实训考核设备要求:
实训设备应根据电梯岗位要求针对维修人员实际操作,对电梯安装、维修、保养、调试等项目的培训。适用于职业院校、技工学校、电梯企业的教学、实训、鉴定、考核等。

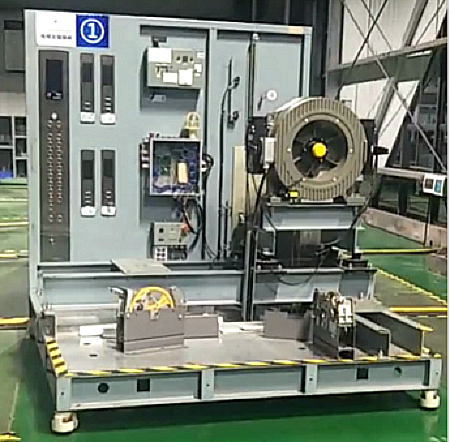

实训设备应将一台电梯的主要部件以平铺的形式展现,电梯机房、层轿门系统、呼梯操纵、井道信息反馈等,单元之间联动可以模拟电梯的运行状态,方便操做,适用于练习、考评、比赛等项目。能够学习和掌握实梯的电气安装布线、电梯机械调整、调试、检测、安装、拆卸维保技术及技能。具有电梯运行的真实功能,科学、安全、合理的整合电梯安装、维修、保养的实训考核功能。

二、基本参数:
1.主要参数:
(1) 设备及人员操作空间尺寸:≤5000mm×7000mm×2500mm。
(2) 工作电源:三相五线 AC380V ±7.5% 50Hz。
(3) 安全保护措施:接地保护、过流、过载、漏电保护及防摔、防撞
保护功能,符合国家相关的标准。
(4) 最大功率消耗:≤10KW。
(5) 额定速度:1 米/秒。(按国际电梯技能竞赛要求)
(6) 层站:4 层4 站。
(7) 控制方式:一体化控制器。
(8) 制动形式:块式
(9) 拖动方式:VVVF。
(10) 基站: 1 层。
(11) 外呼显示:液晶显示。
(12) 呼梯盒:一体壁挂式。
(13) 轿内显示:液晶。
(14) 开门方式:中分。
2.控制系统
控制系统采用市场主流一体机控制系统,并配套内选外呼控制系统,可模拟进行呼梯控制等功能,控制柜链接采用插接式方便组装与更换场地位置。
(1) 最大楼层 单梯2~64 层
(2) 电梯运行速度 ≤4.00m/s
(3) 群控数量 ≤8 台
(4) 启动力矩 150% 0Hz(带PG 卡矢量控制)
(5) 速度控制范围 1:1000(带PG 矢量控制)
(6) 力矩精度 ±5%
(7) 频率控制范围 0~120Hz
3.曳引系统
曳引系统采用真实电梯曳引机,按照真实电梯的安装方式安装在机械框架上,机械框架由脚轮可变换场地位置。还配备的机械可移动式吊架,可对曳引机进行维修、调整、安装保养等项目的操作。
(1) 电压:380V
(2) 额定速度:1m/s
(3) 悬挂比:2:1
(4) 曳引绳直径:Ф10
(5) 曳引轮直径:400mm
(6) 功率:4.2kw
(7) 额定转速:96rpm
(8) 额定频率:25.6Hz
(9) 极数:32 极
(10) 标准配置的编码器(1837-2048p/r)
(11) 制动力矩:700(N.m)
(12) 制动器电压DC110
4.限速器
限速器采用电梯标准设备,可进行保养、安装和调整。
(1) 额定速度:1m/s
(2) 绳轮节圆直径:241mm
(3) 结构形式:离心甩块式
(4) 钢丝绳直径:8mm
5.门机台架
(1) 控制方式:矢量控制
(2) 最大功率:150W
(3) 开门宽度:(02/C 型, PL=800)
(4) 环境温度:0 至+50°C
(5) 电源:127/230V +/-20%
(6) 评估寿命:200 万次
(7) 开门宽度: PL=800
(8) 门板形式:防火门板 ★(按国际电梯技能竞赛要求)
(9) 材料厚度≥1mm
(10) 表面处理:外表喷塑处理
(11) 开门宽度:800mm
(12) 门扇高度:1000mm
6.电梯操纵单元
(1) 外呼操纵盘:4 层4 站
(2) 轿顶检修箱:
(3) 底坑检修箱

三、功能要求:
1.基本设备功能
(1) 防捣乱保护
(2) 司机操作
(3) 反向指令自动取消
(4) 开门保持按钮
(5) 独立服务
(6) 驻停服务
(7) 自动泊梯
(8) 自动返回基站
(9) 轿顶检修
(10) 控制柜紧急电动运行
(11) 开、关门按钮
(12) 厅外及轿内方向显示
(13) 数字式大厅/轿内显示
(14) 轿内LCD 显示
(15) 轿内/厅外显示
(16) 自动在平层
(17) 密码功能
(18) 轿厢错误指令取消
(19) 大厅呼梯指令取消
(20) 本层厅外开门
(21) 重新初始化运行
(22) 就近平层
(23) 终端楼层保护
(24) 关门力矩保护
(25) 启动时力矩补偿
(26) 开/关门按钮灯
(27) 大厅呼梯指令取消
(28) 最佳曲线自动生成
(29) 防打滑保护
(30) 故障历史记录
2.可完成实操项目
(1) 机房配套设施检查、保养、维修、调整
(2) 曳引机项目检查、保养、维修、调整
2.1)曳引机的保养
2.2)曳引机机座枕梁的安装与调整
2.3)曳引轮和抗绳轮安装调整;
2.4)曳引机制动器闸瓦间隙调整;
2.5)曳引机更换齿轮油;
2.6)曳引绳的悬挂安装与调整
3.限速器项目检查、保养、维修、安装、调整
4.轿门机项目检查、保养、维修、安装、调整
4.1)轿门地坎的安装与调整;
4.2)电梯轿门门扇与门扇安装与间隙调整。
4.3)电梯轿门门扇与门套安装与间隙调整。
4.4)电梯轿门门扇与地坎安装与间隙调整。
4.5)轿门门机构的安装与调试;
4.6)轿门门扇的安装与调整
4.7)门刀的安装与调试;
4.8)电梯门机参数的设置与调试;
4.9)电梯开关门的调试;
4.10)电梯轿门系统的保养;
5.电梯操纵台架设备
5.1)内选操纵盘的安装、维护、保养、调整
5.2)外呼操纵盘的安装、维护、保养、调整
5.3)轿顶检修箱的安装、维护、保养、调整
5.4)底坑检修箱的安装、维护、保养、调整
6.整机调试
6.1)控制柜主板调试学习
6.2)整机慢车调试学习
6.3)整机快车调试学习
6.4)整机机械调整学习
6.5)变频器调试学习
6.6)通讯回路原理的组装检修实训;
6.7)电气电缆安装实训
