工业自动化专业实训项目配备配套设备

一、工业自动化技术-概述
    工业自动化技术是一种运用控制理论、仪器仪表、计算机和其他信息技术，对工业生产过程实现检测、控制、优化、调度、管理和决策，达到增加产量、提高质量、降低消耗、确保安全等目的综合性高技术，包括工业自动化软件、硬件和系统三大部分。 工业自动化技术作为20世纪现代制造领域中最重要的技术之一，主要解决生产效率与一致性问题。无论高速大批量制造企业还是追求灵活、柔性和定制化企业，都必须依靠自动化技术的应用。 自动化系统本身并不直接创造效益，但它对企业生产过程起着明显的提升作用：
（1）提高生产过程的安全性；
（2）提高生产效率；
（3）提高产品质量；
（4）减少生产过程的原材料、能源损耗。
    据国际权威咨询机构统计，对自动化系统投入和企业效益方面提升产出比约1：4至1：6之间。特别在资金密集型企业中，自动化系统占设备总投资10%以下，起到“四两拨千金”的作用。 传统的工业自动化系统即机电一体化系统主要是对设备和生产过程的控制，即由机械本体、动力部分、测试传感部分、执行机构、驱动部分、控制及信号处理单元、接口等硬件元素，在软件程序和电子电路逻辑的有目的的信息流引导下，相互协调、有机融合和集成，形成物质和能量的有序规则运动，从而组成工业自动化系统或产品。
二、工业自动化实训室-基本的实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实训
（二）PLC模拟控制应用实训
3.数码显示控制
4.抢答器控制（优先级、数值运算，具有声效功能）
5.天塔之光控制（闪烁、发射、流水型）
6.音乐喷泉控制（具有声效功能）
7.十字路口交通灯控制
8.水塔水位控制
9.自动送料装车系统控制
10.四节传送带控制
11.装配流水线控制
12.多种液体混合装置控制  13.自控成型机控制
14全自动洗衣机控制（具有声效功能）
15.电镀生产线控制
16.自控轧钢机控制
17.邮件分拣机控制
18.自动售货机控制
19.机械手控制
20.三层电梯控制
21.四层电梯控制（实物）
22.加工中心控制（实物）
（三）PLC实物控制实训
23.直线运动位置识别、运动轨迹控制、定位控制
24.步进电机运动控制
25.井道电梯运行控制
26.挖土机的自动控制
（四）PLC高级技能实训（设计、安装、调试及检修）
27.三相电机点动控制线路
28.三相电机自锁控制线路
29.三相电机正反转控制线路
30.三相电机Y/△启动控制线路
31.三相电机顺序启动电气控制线路
32. C620车床的电气控制线路
（五）PLC、变频器、触摸屏综合应用技能实训
33.变频器功能参数设置与操作
34.变频器报警与保护功能
35.外部端子点动控制
36.变频器控制电机正反转
37.多段速度选择变频调速
38.变频器无级调速
39.外部模拟量(电压/电流）控制方式变频调速
40.瞬时停电启动控制
41.PID变频调速控制
42.PLC控制变频器外部端子的电机正反转
43.PLC控制变频器外部端子电机运行时间控制
44.基于PLC数字量控制方式的多段速
45.基于PLC模拟量控制变频开环调速
46.基于PLC通信方式的变频器开环调速
47.基于PLC通信方式的速度闭环控制
48.基于PLC模拟量方式的变频器闭环调速
49.变频器恒压供水系统的模拟
50.基于触摸屏控制方式基本指令编程练习
51.基于触摸屏控制方式的LED控制
52.基于触摸屏控制方式的温度PID控制
53.PLC、触摸屏与变频器通信控制
54.基于MCGS的现场总线网络通信技术
（六）PLC控制直流电机调速实训
（七）PLC控制交流伺服电机实训
（八）传感器实训：
1．光电式传感器的转速测量实验
2．光电式传感器的旋转方向测量实验
3．温度传感器及温度控制实验（AD590）
4．温度传感器温度特性实验（AD590）
5．压阻式压力传感器的特性实验
（九）电力电子项目实训
1）、单结晶体管触发电路（综合应用项目）
2）、晶闸晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
3）、晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
4）、IGBT管直流斩波电路的调试与分析
5）、双向晶闸管单相交流调（调光台灯）电路的制作与调试（综合应用项目）
三、工业自动化实训室设备的分类

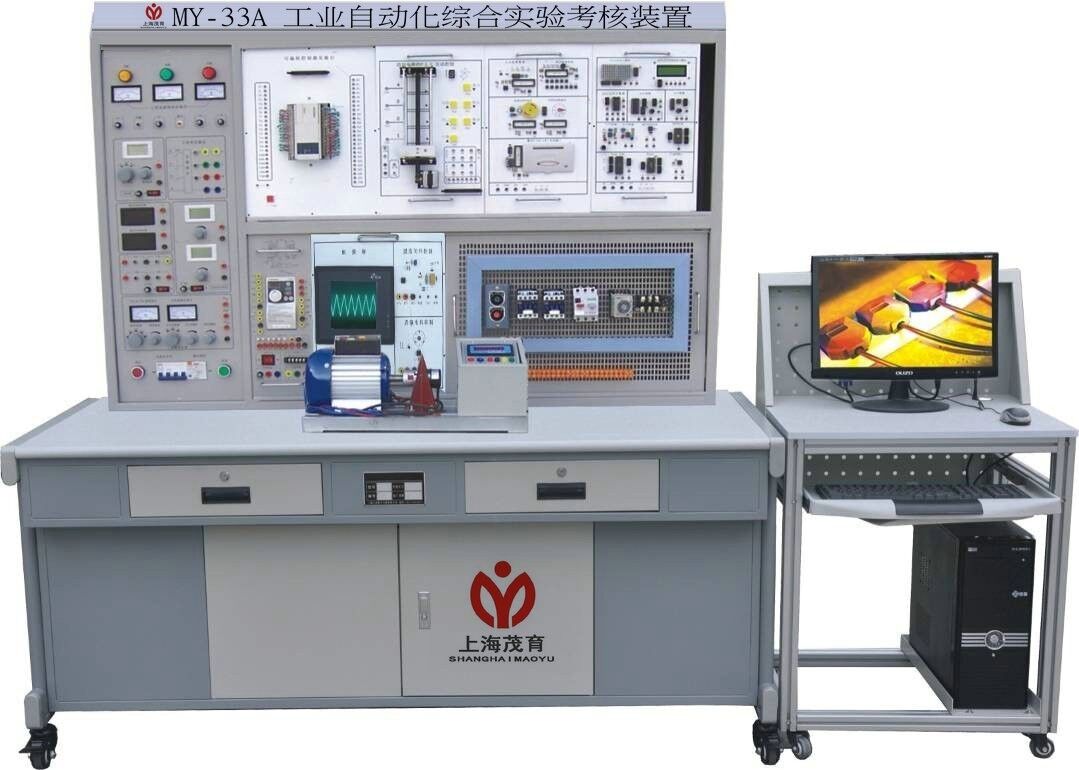

A、MY-33A 工业自动化实训设备     本装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、直流电机、步进电机实训装置、伺服电机实训装置、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，步时电机应用实训，伺服电机控制实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
一）、产品特点：
1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软件截止保护功能，确保设备和人身安全。
二）、技术性能：
1、输入电压：三相四线制～380V±10%  50Hz
2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
