电动汽车专用实训室建设的目的与实际应用
为适应新能源汽车特别是电动汽车迅速发展的形势，培养企业和社会急需的电动汽车制造、销售和维修保养人才，济南市技师学院将建立电动汽车专用实训室。该院汽车工程学院邀请省汽车技术职业教育联盟部分院校、企业及山东省人社厅、清华大学、天津职业技术师范大学、山东理工大学等有关领导和专家召开了电动汽车实训室建设研讨会。
会上，该院汽车工程学院专业老师向与会专家和领导介绍了电动汽车实训室建设初步方案。电动汽车实训室拟建成整车可视化模块化教学实训室，分高压和整车控制原理动态演示、整车上各统模块教学、各系统原车真实部件示教、解剖式车身全车可视化设计等模块教学区。与会领导和专家充分肯定了建设方案，并就安全用电及防护、低速电动汽车与高速电动汽车在各模块教学内容上应有哪些区分，以及如何建设更适合技工院校实训教学的电动汽车室等问题提出了宝贵建议。
实训室建成后，学生将借助一体化教学软件、实训台、示教板和实训车进行实际操作训练，将理论学习和实训相结合，充分提高学生自主学习能力、专业技能水平。
一、多功能综合一体机教学系统介绍如下：
▲配备汽车职业教育多功能综合一体机（7 寸高清晰彩色液晶触控屏）教学系统
包含以下功能模块系统:
一）故障设置和考核系统
无线触控屏智能化故障设置和考核系统
触控操作汽车职业教育多功能综合一体机”故障设置和考核系统”界面,可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。
故障设置和考核系统采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与 学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处与汽车电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
二）汽车检测与诊断系统模块
汽车职业教育多功能综合一体机与实训设备连接;
触控操作汽车职业教育多功能综合一体机”检测与诊断系统”界面,可读取汽车设备故障码、故障码清除、读取车辆数据流、动作测试及特殊功能等。
功能特点:
1.设备系统诊断
2.读取系统版本信息
3.读取故障码
4.清除故障码
5.读取数据流信息
6.动作测试
7.特殊功能
8.数据流波形显示
9.维修资料库(包含实训设备原机维修资料,操作使用与实训指导书)
三）汽车传感器与执行器波形等检测及诊断模块系统
触控操作汽车职业教育多功能综合一体机“波形检测”界面,可实现波形检测、波形保存、波形分析、三用表等功能。
二、汽车发动机实训台介绍如下：
A、MY-8023 发动机拆装实训台
一）产品组成：
1、采用（翻新）奔驰发动机总成。
2、钢制移动支架、附件齐全。
3、手动涡轮蜗杆转动手柄、支架、固定插销及螺栓
4、安全保护装置：360度旋转，任意角度锁止。
5、台架形式：涡轮蜗杆转动翻转架、专用支架、接油盘、承重式锁止万向移动脚轮。
二）功能描述：
1、本教具将发动机总成安装在专用翻转架上，易于拆装。
2、翻转架采用涡轮蜗杆减速翻转机构可使变速器360度旋转，并能任意角度锁止，便于学生从不同角度进行拆卸和装配。
3、满足学生对发动机解体、装复、调试、检验全过程的要求。
4、可对发动机进行结构认知实训。
5、底部放置接油盘，便于废油污垢的收集保持实训场地的清洁。
6、适用于各类院校汽车专业学生实操技能培训考核。
三）产品工艺：
1、翻转架采用高强度优质钢材，满焊焊接，结构合理，结实耐用。
2、表面采用环保静电喷涂高温烘烤工艺制作，附着力好，喷涂表面抗磨、防滑、耐腐蚀，色彩搭配亮丽时尚。
3、采用高承重移动锁止万向脚轮，便于移动和固定。
4、涡轮采用高强度钢材表面镶铜处理耐磨耐腐蚀，旋转操纵灵活，减速、锁止安全可靠。
5、配置带有手柄的大面积接油盘，便于清理垃圾。
四）教学及实习项目：
1、发动机专用工具及检测仪器的使用
2、发动机整体元件的拆装和认知
3、发动机外围附属部件拆装和认知
4、发动机配气机构的拆装和认知
5、发动机曲柄连杆机构拆装和认知
6、发动机外围部件的拆装和认知
7、发动机油底壳、气门室盖的拆装和认知
8、发动机配气机构的拆装和认知
9、发动机缸盖的拆装和认知
10、发动机活塞环的拆装和认知

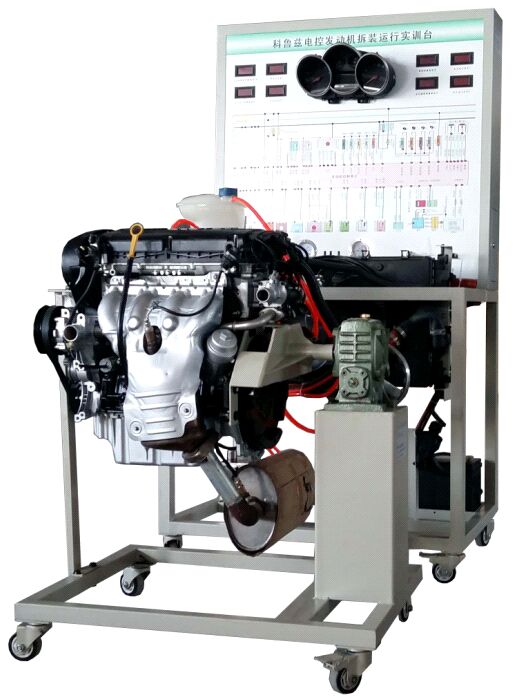

B、MY-8024 科鲁兹发动机拆装运行实训台
一）产品组成：
1、采用（翻新）科鲁兹发动机总成及相关辅助元件制作而成。
2、台架装有原车电控单元、组合仪表、压力监测系统、燃油箱、蓄电池、诊断座、散热系统、油门控制器等。
3、面板喷绘彩色原理图及安装检测孔，选装智能化故障设置系统。
4、完成原车传感器的静态检测和动态检测。
5、演示执行元件的动态效果及检测
6、油箱装配液面低时声光报警提示装置，保护燃油泵。
二）功能描述：
1、启动发动机可直观学习了解发动机各系统的运行参数状态。
2、可开展电阻、电压、频率、脉宽、占空比、示波和导通性测试。
3、可实时显示发动机转速、油温、喷油压力、进气歧管压力等参数变化。可进行总成旋转分解检测、分析、修复等。
三）产品工艺：
1、箱柜式结构，结构合理、固定稳定，安全系数高
2、油箱采用不锈钢材料制作，位置设计合理油电分离保证安全。
3、台架采用冷轧板冲压成型及优质钢材，高强度的钢结构焊接，静电喷涂高温烤制，并带锁止式万向移动脚轮，方便移动和固定，设计合理，坚固耐用。
四）教学及实习项目
1、汽车发动机动态运行调整操作。
2、汽车发动机总成大修的考核过程。
3、电控发动机电控系统电子元件的安装位置、原理、信号测量等
4、发动机综合故障分析及数据分析
5、发动机主控传感器、辅助传感器、反馈传感器的测量
6、发动机执行元件、燃油系统压力、真空度的测量
7、发动机喷油脉宽、点火正时及失火率的测量
8、发动机数据分析

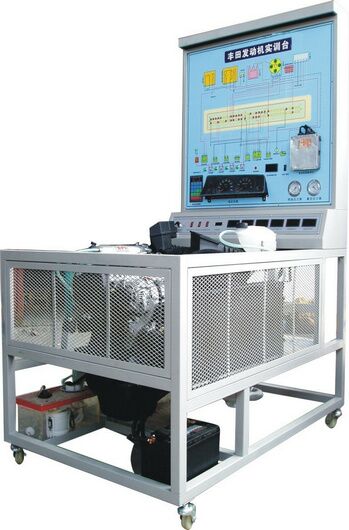

C、MYQ-07 丰田汽车4S发动机实训台
一）产品组成：
采用丰田4S发动机零部件制作，包括：发动机总成、发动机电控系统、仪表总成、发动机防盗电脑、蓄电池、起动系统、充电系统、冷却系统、燃油供组系统、排放系统、空气滤清器、操作控制台、测量面板、诊断插座、发动机移动支架、手动故障设置盒。
二）产品功能：
1、操作控制台：用于起动和关闭发动机，用手动油门对发动机转速进行调节。包括汽车仪表板总成、点火开关、实训台电源总开关、手动油门、燃油压力表、真空表、喷油脉冲及节气门开度LED显示屏。
2、测量面板：利用万用表在测量面板的测量孔上测量信号，也可以使用示波仪或发动机综合分析仪测量发动机传感器或执行的波形。测量面板上包括电控系统电路图、与电脑管脚对应的信号测量孔，真实可运行的发动机电控系统，模拟发动机曲轴运转，可产生火花塞点火 、燃油泵工作、喷油器喷油等执行元件工作、充程。
3、诊断插座：安装在实训台上，可以将诊断仪连接到诊断插座上对发动机电控系统进行诊断，可连接或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等发动机电控系统自诊断功能。
4、手动故障设置盒：手动故障设置开关、故障设置说明，位于实训台的隐蔽部位。
5、面板采用高清晰户外不褪色写真原理制作。
6、适用于各级别的培训、考核。
7、数字显示表检测传感器变化值。发动机实训台支架采用全焊接结构，由优质钢材制成，安装了四个脚轮，可以移动和锁止，支架表面经过了喷塑处理。发动机弹性安装在支架上以减少震动，转动部位和高温部位设置了必要的安全防护措施。
三、汽车示教板介绍如下：

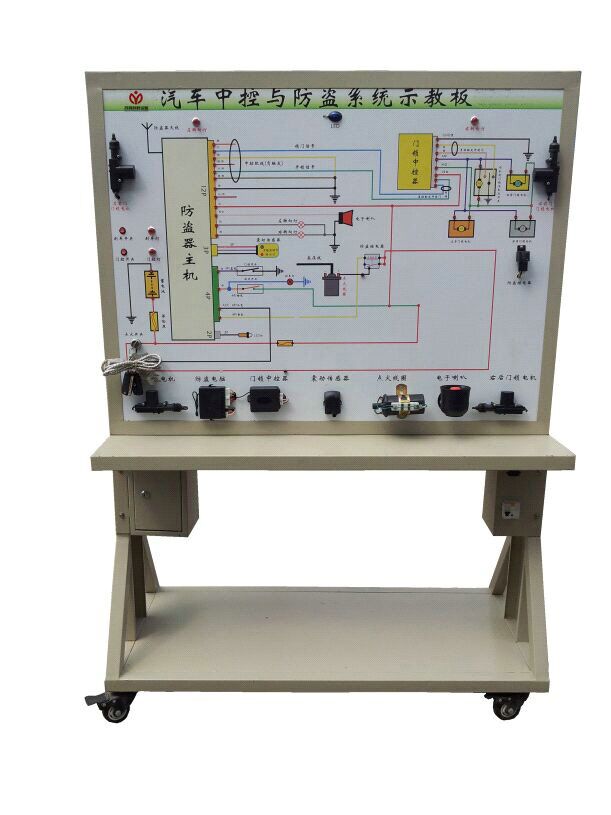

A、MY-8027 帕萨特防盗系统电器控制示教板
一）产品组成：
1、采用全新大众帕萨特B5汽车中控门锁及防盗系统实物为基础
2、充分展示汽车中控门锁及防盗系统的组成结构和工作过程。
3、面板喷绘彩色电路图并配有检查端子
二）功能描述：
1、真实可运行的汽车中控门锁及防盗系统，充分展示汽车中控门锁及防盗系统的组成结构。
2、操纵钥匙开关或门锁开关，四个车门的门锁同时关闭或开启；关闭点火钥匙，设定进入防盗状态后触发防盗，防盗喇叭鸣响、灯光闪烁、起动马达线路切断等防盗功能起作用。
3、真实演示汽车中控门锁及防盗系统的工作过程。
4、示教板面板上安装有检测端子，可直接在面板上检测汽车中控门锁及防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、配置智能化故障设置系统
（1）新型RAM单片机控制的智能故障设置盒，采用新概念环保节能技术实现了故障线路大电流、断路、不良、偶发和信号线短路等无指定设置。标准一个故障设置盒可设置20路大电流5A的断路、不良、偶发和信号线短路等4种类型的故障设置；可根据用户使用要求调整故障设置点的数量和故障设置类型，可扩展最多设置200路大电流5A的断路、不良、偶发和信号线短路等4种类型的故障设置。
（2）配套的设备出厂信息和可设置故障资料全部中文或英文格式，存储在智能故障设置盒内FLASH中；台架面板图无任何故障设置点接线指示，BlindSpots设置故障；当手持故障设置操作器与故障设置盒通讯，自动读取FLASH里的台架设故资料，供教师设置故障和学生考核答题，排除故障。
（3）配置7吋（可以根据用户需求选配8-10吋）TFT彩色电容触摸屏故障设置操作器，支持WIFI, 蓝牙，Zigbee等无线技术，与故障设置盒无线通讯，可控制任意一台装配智能故障设置盒的实训设备；同时支持windows系统或安卓系统智能手机操作故障设置。
（4）管理员登录能够进行用户账户管理、实训设备连接的通讯方式（WiFi、蓝牙、Zigbee等无线或有线串口）的选择，以及通讯的端口配置。
（5）手持故障设置操作器与台架联机，教师登录可设置故障、查询故障设置和清除故障设置；可设置考核模式和训练模式，教师可查询学生考核成绩。
（6）学生登录系统自动识别训练模式或考核模式，训练模式可操作答题，答对自动清除故障，答错提示重新答题；考核模式学生答题自动入库，答对不清除故障，以便其他学生继续考核；考核进行中不可以登陆查询答案，考核时间完成后方可查询答题成绩和标准答案。
（7）手持故障设置操作器在不与台架通讯情况下，也可供教师和学生登录查询考试成绩、成绩导出等单机操作。
（8）可远程组网联机，通过PC控制进行联网实训考核，也可通过手持移动故障设置操作器进行单机实训考核。可实现多媒体教室远程控制实训台架的互动操作与视频监控。
三）产品工艺：
1、面板图采用先进工艺，使用3mm厚双面铝塑板作底板，表面使用彩色丝网印刷工艺，并镀膜处理不褪色、防刮、耐磨、耐腐蚀。
2、钢架结构采用优质钢材满焊焊接成型，金属表面采用静电喷涂处理，漆面坚固，并带有带锁止式移动脚轮。
四）教学及实训项目：
1、防盗系统工作原理的认知。
2、中控门锁结构组成及工作原理。

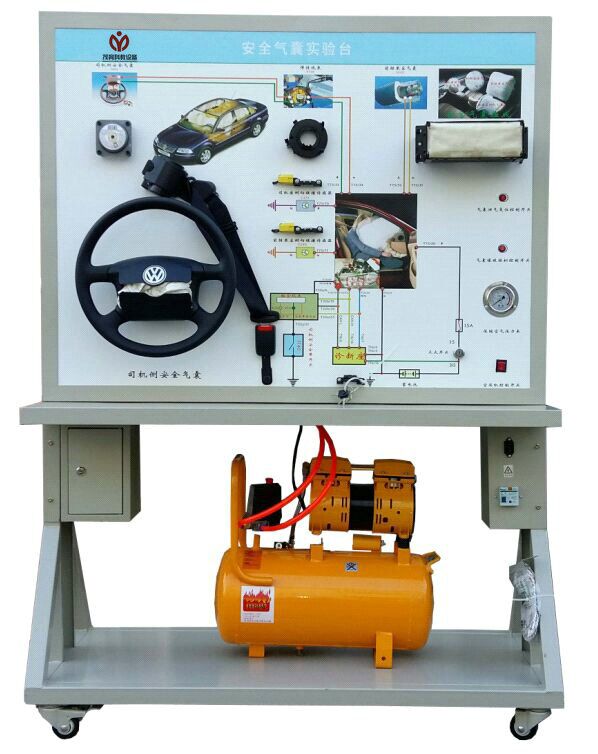

B、MY-8034 奥迪安全气囊示教板
一）产品组成：
1、采用（全新）奥迪安全气囊系统实物为基础
2、配置：点火开关、原车仪表、诊断器（数据通信接口）、气囊控制单元、主 副气囊、侧气囊、主传爆管及总成、副传爆管及总成、螺旋电缆、左右碰撞传感器；左右安全带总成；彩色的元件结构组成图和电路原理图、SRS系统故障灯、外接式的检测端子、高亮LED灯，直流12V开关电源、漏电保护开关、保险丝、电磁阀等组成
3、安全保护装置：电路和机械双重保护装置。
4、台架形式：冷轧板冲压成型台架，装配承重式万向移动带锁止脚轮。
二）功能描述：
1、安全气囊系统和安全带部件按原车基本位置排列，充分展示安全气囊系统和主动安全带系统的结构和工作原理。
2、彩色的元件结构组成图和电路原理图，不同的部件都标有名称，方便对照实物进行安全双气囊系统和主动安全带系统组成部件的识别。
3、在安全双气囊和安全带基础上，配备各相关辅助控制装置，利用导轨式模拟碰撞装置真实再现原车传感器仿真碰撞（轻碰不爆破，重碰才爆破），可如原车一样实际工作，达到瞬间爆炸效果，并结合灯光与爆炸声响，真实感受安全气囊系统工作时的震撼效果，直观理解安全双气囊系统和安全带的结构和工作原理；并具碰撞后可重新恢复功能，便于反复实验要求。
4、直观的系统原理图、灯光显示爆炸时的执行元件工作状态。
5、利用SRS系统故障灯和诊断座，通过诊断座无限次数据恢复，并可读出相应的故障码和消除故障码。
三）产品工艺：
1、面板采用先进工艺，使用4mm厚双面铝塑板，表面氟碳涂层处理，环保、抗磨、耐腐蚀。
2、面板原理图使用彩色喷绘工艺，并镀膜处理不褪色、防刮、耐磨、耐腐蚀。
3、配置进口万向锁止脚轮防止脚轮着地点变形，便于移动和固定。
4、台架采用冷轧板冲压成型及优质钢材，高强度的钢结构焊接，静电喷涂高温烤制，附着力好，喷涂表面抗磨、防滑、耐腐蚀，色彩搭配亮丽时尚。
四）教学及实习项目：
1、气囊系统整体的认知和实训
2、气囊控制单元作用的认知和实训
3、气囊控制单元诊断和数据恢复的认知和实训
4、主传爆管及总成作用的认知和实训
5、左右碰撞传感器作用的认知和实训
