机械陈列柜的工作原理及用途

陈列柜，一种专门用于陈列商品，样品，产品或者其他需要陈列展示的架子。主要适用于，教育，医疗，等事业单位的成果或者素材展示。
机械陈列柜就是把机械模型通过陈列柜的形式展现出来，机械陈列柜模型有铝合金和有机玻璃及硬塑制作，每个机械陈列柜柜进行彩喷图文说明，介绍机械创新设计的基本原理与方法，对提高机械创新意识与创新设计能力具有重大作用。
机械陈列柜的演示可通过DVD控制台进行进行声控同步解说演示，由单片机控制顺序或任选运行每个柜模型动作。模型采用遥控任意选者进行单独演示，模型材料采用进口有机板和硬聚氯制作而成，板面面板采用高强度室外写真覆压膜材料为底色，图表和文字说明直接制作在上面。演示形象逼真，运行可靠，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学使用设备。

机械原理陈列柜产品介绍

一、机械原理陈列柜概述：

本陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化教学设备。《机械原理》课程是工科院校机械类、近机械类专业的一门重要技术基础课程。陈列柜共分十个柜和一个在DVD控制台，进行声控同步解说演示。由单片机控制顺序或任选运行每个柜模型动作。

二、机械原理陈列柜主要特点：

模型采用遥控任意选者进行单独演示，模型材料采用进口有机板和硬聚氯制作而成，板面面板采用高强度室外写真覆压膜材料为底色，图表和文字说明直接制作在上面。演示形象逼真，运行可靠，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学使用设备。（产品材质有:木制、铝合金、铁制）。

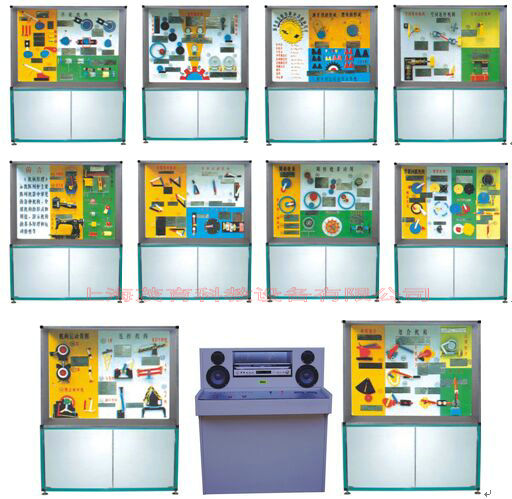

三、机械原理陈列柜参考图：

四、各柜内容如下：

序号与名称	陈　列　柜　内　容
第一柜机械与机构	前言：1、内燃机 2、蒸汽机 3、缝纫机、运动副：⑴球面高副、⑵螺旋副、⑶回转副、⑷移动副　⑸球面副、⑹曲面副、⑺圆柱副
第二柜平面连杆机构的基本形式	4、铰链四杆机构 5、曲柄摇杆机构 6、双摇杆机构7、双曲柄机构8、曲柄滑块机构 9、转动导杆机构 10、摆动导杆机构 11、移动导杆机构12、曲柄移动导杆机构 13、双滑块机构14、双转块机构
第三柜平面连杆机构应用	15、泵 16、泵 17、鄂式破碎机 18、飞剪19、压包机 20、摄影升降机 21、翻转机构 22、起重机
第四柜凸轮机构的形式	3、滚子凸轮机构、平底凸轮机构 24、移动凸轮机构 25、槽凸轮机构 26、等宽凸轮机构 27、等径凸轮机构 28、主回凸轮机构 29、球面凸轮机构、环面凸轮机构、圆锥凸轮机构、圆柱凸轮机构
第五柜齿轮传动的各种类型	30、外啮合直齿圆柱齿轮机构 31、内啮合直齿圆柱齿轮机构 32、齿轮齿条机构 33、斜齿圆柱齿轮机构 34、人字圆柱齿轮机构 35、直齿圆锥齿轮机构、曲线圆锥齿轮机构 36、螺旋齿轮机构 37、螺旋齿轮齿条机构 38、圆柱蜗轮蜗杆机构、弧面蜗轮蜗杆机构
第六柜齿轮的基本性质	渐开线齿轮各部分名称：齿顶圆半径、分度圆半径、基圆半径、齿根圆半径、齿厚、渐开线、齿顶高、齿高、齿根高、齿间、周节 39、渐开线的形 40、摆线的形成 41、渐开线齿轮的基本参数
第七柜轮系的基本形式	42、定轴轮系 43、差动轮系 44、行星轮系45、获得大传动比a 46、获得大传动比b 47、实验特定的运动 48、运动合成 49、旋轮线 50、用于传动 51、运动分解a 52、运动分解b 53、谐波齿轮减速器 54、摆线针轮行星减速器
第八柜间歇运动机构	55、齿式棘轮机构、内棘轮机构 56、磨擦式棘轮机构 57、槽轮机构 58、内啮合槽轮机构 59、球面槽轮机构 60、齿轮式间歇机构 61、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构 62、误差较正机构 63、停歇曲柄连杆机构 64、停歇导杆机构
第九柜组合机构	65、行程扩大机构 66、换向机构 67、齿轮连杆机构 68、实现给定轨迹的机构 69、实验变速运动的机构 70、同轴槽轮机构 71、误差较正机构 72、电动马游戏装置
第十柜空间连杆机构	73、RSSR空间连杆机构 74、RCCR联轴节 75、4R万向节 76、4R揉面机构 77、RRSRR角度的机构 78、萨勒特（SARNIT）机构

四、主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境： -10℃±40℃
3、功率：0.5kw
4、陈列柜结构：上下柜整体框架全部采用铝合金柜架材料制作，外形美观，坚固耐用。
5、陈列柜尺寸：1250×430×1780mm
