电动车相关传感器与开关实验解析

产品简介
    纯电动汽车电机性能实验台由实训台架、新能源汽车电池组、三种新能源汽车常用电机(直流永磁、交流异步、开关磁阻)、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、台式机电脑(外配套)等模块组成。
纯电动汽车电机性能实验台部件说明:1-直流永磁电机;2-交流异步电机;3-开关磁阻电机;4-电池组;5-电池组;6-直流永磁电机控制器;7-交流异步电机控制器;8-开关磁阻电机控制器;9-原理面板;10-电压电流表、转速表、扭矩表、功率表;11-电源总开关;
1、电子油门(转把)传感器
 (电子油门)电动车转把的转动较度范围在0—30度制之间。
转把与闸把的信号特征:
    转把的形式、信号特征及其信号改制
    电动车的转把有3根引线:分别是电源(细红 +5V),地线(细黑),转把调速信号线(线形连续变化信号 细绿)。
    电动车上使用的转把有光电转把和霍耳转把两种,目前采用霍耳转把的电动车占绝大多数。霍耳转把的内部电路如图:
2、电动车刹把(刹车开关信号)
转把信号是电动车电机旋转的驱动信号,刹信号是电机停止转动的制动信号。电动车标准要求电动车在刹车制动时,控制器应能自动切断对电机的供电。因此电动车闸把上应该有闸把位置传感元件,在有捏刹车把动作时,将刹车信号传给控制器,控制器接受到刹车信号后,立即停止对电机的供电。
3、电动车档位开关(前进档/倒车档开关信号)
给电机控制器提供:前进档/倒车档开关信号.

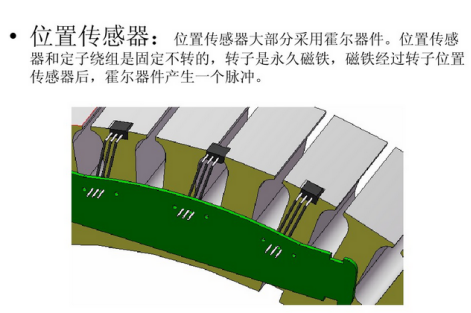

4、电动车霍尔传感器(位置信号)

电动车霍尔三个引脚与引线的连接。把霍尔元件有字面朝上,左引脚为电源端+极、中间的引脚为地线-极、右引脚为信号线。

有字的一面为正面,没字的一面为反面。
从正面看它的三个脚分别是正极、负极、信号。
三个霍尔要同型号,不能相混搭配。
如三个霍尔排列顺序为正、正、正为60度电机,如是正、反、正为120度电机。
