MYHG-31 变压吸附实验装置

【变压吸附实验装置性能特点】
变压吸附可用于混合气体在变压过程中进行吸附脱除杂质而提纯净化或用空气制取氧气，此外还能进行吸附剂的筛选与性能测定。本实验中变压吸附用于将空气分离制取纯度较高的氧气。
装置由无油空压机供气，配备气体缓冲罐，气体由转子流量计计量，由稳压阀控制，通过干燥器进入变压吸附器。变压吸附器内装填 5A 分子筛，变压吸附器的吸附、解吸由三位五通中封管接电磁阀及时间控制器控制，吸附、解吸压力由压力变送器和压力表进行测量，产生的氧气由测氧仪测定纯度，实验操作方便。
【吸附实验装置技术指标】
1、操作压力： 0~0.3MPa （表压）；操作温度：室温
2、变压吸附器：Φ 32mm × 750mm；
3、测氧仪： 1 台；
4、流量 0.6~4L/min
5、吸附剂： 400ml/ 台， 5A 分子筛；
【化工工艺设备结构】

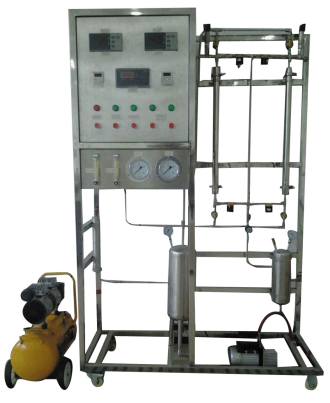

本装置由仪表控制柜和操作架台组成，包括双不锈钢变压吸附器、缓冲罐、产品罐、空压机、压力变送器、电磁阀及测氧仪等。
【配置参数】

序号	部件名称	技术要求
1	无油空压机	0.7MPa，120L/min
2	直通球阀	Φ3mm ，前后卡套螺帽密封，材质 304SS
3	指针压力表	0~0.4MPa，Φ 63mm U 型抱卡
		0~0.4MPa，Φ 63mm ，径向
		0~1MPa，Φ 63mm ，径向
4	稳压调节器	Φ6mm ，一进二出
5	截止阀	Φ6mm ，前后卡套螺帽密封，材质 304SS ，塑料圆形防滑手柄
		Φ6mm ，前后卡套螺帽密 封，材质： 304SS
6	调节阀	Φ3mm ，前后卡套螺帽密封，材质 304SS ，不锈钢圆形防滑手柄
7	干燥器	Ф25~32mm ，长 250 300mm ，六方单丝焊头，平面密封连接，材质： SUS321
8	转子流量计	1.6~16L/min，气体
		50~500ml/min，气体
9	三位五通电磁阀	451A-D0A- DM ；Φ 6mm ，中封管接，材质 304SS
10	压力传感器	0~0.4MPa，精度：± 0.5 FS ，温度漂移 0.03 %FS/℃
11	人工智能仪表	AI-702M+J1 （模块）
12	时间控制器	BYHL-01 ，72 × 72
13	变压吸附器	Φ32mm ，长 750~800mm ，六方单丝焊头，平面或密封连接，材质： SUS321
14	氧分析仪	量程范围：1.0~100 ％，响应时间 10s ，气体流量：0.05~ 0.3L/min ，使用温度：室温~ 40 ℃，相度湿度<95%
15	仪表控制配电柜	静电喷涂，含有控制系统的控制器、电源模块、保险开关及信号接线端子、断路器、接触器、固态继电器、系统电源启动按钮、动力电接线端子等器件
16	各种管线及仪表接头	根据实际位置及工艺流程
