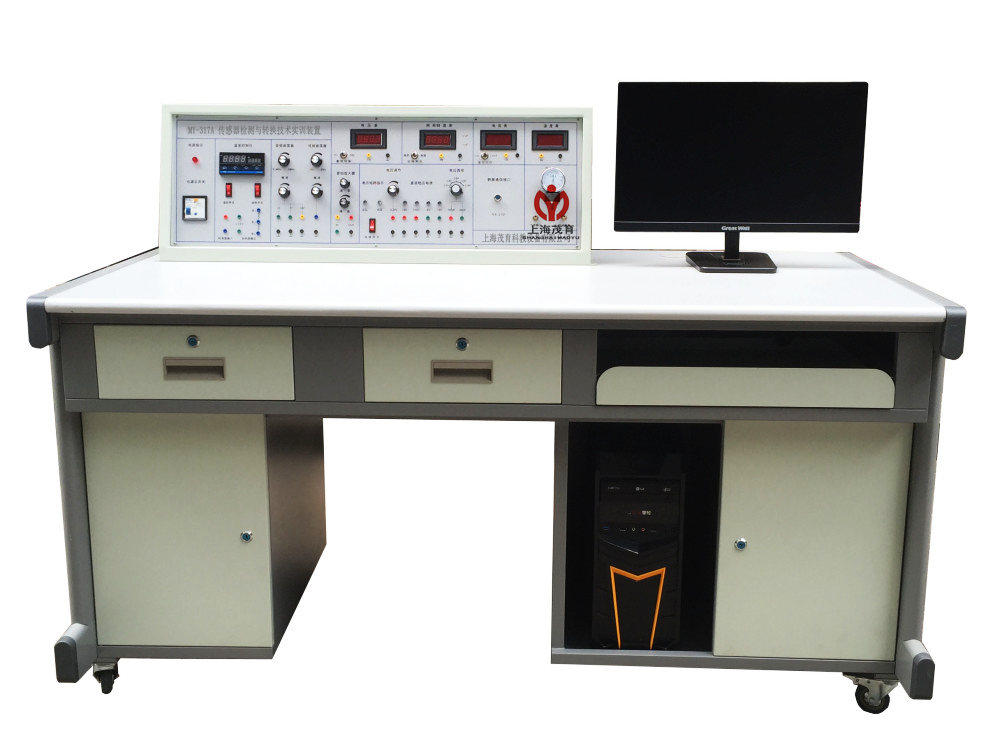

传感器技术实训装置-差动变压器的特性实验

二、传感器技术实训装置性能参数：

1、实训台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）

4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。

      频率测量范围1-9999 Hz，转速测量范围1-9999Pem。

7、温度表：0-150℃度，精度1%。

8、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

9、机械式压力表：0-40Kpa，精度2%。

图11-1 差动变压器实验电路图

传感器的两个次级线圈(N₂、N₃)电压分别经UR₁、UR₂两组桥式整流电路变换为直流电压，然后相减，经过差动放大器放大后，由电压表显示出来。R₁、R₂为两桥臂电阻，RP₁为调零电位器，R₃、R₄、C₁组成滤波电路，R₅为负载电阻，采用这种差动整流电路可以减少零点残余电压。
六、实验步骤
1、固定好位移台架，将电感式传感器置于位移台架上。调节测微器使其指示15mm左右，将测微器装入台架上部的开口处，再将测微器的测杆与电感式传感器的可动铁芯旋紧。然后调节两个滚花螺母，使可动铁芯上的刻线与传感器相平，注意要使铁芯能在传感器中轻松滑动，再将两个滚花螺母旋紧。
2、差动放大器调零（参见实验一）。
3、按图11-1将信号源的两输出端A、B接到传感器的初级线圈N₁上，传感器次级线圈N₂、N₃分别接到转换电路板的C、D与H、I上，并将F与L用导线连接，将差动放大器与数字电压表连接好。这样构成差动变压器实验电路。
4、接通电源，调节信号源输出幅度电位器RP₁到较大位置，平衡电位器RP₂处于中间位置，调节测微器使输出电压接近零，然后上移或下移测微器1mm，调节差动放大器增益使输出电压的值为300mV左右，再回调测微器使输出电压为0mV。此为系统零位，分别上旋和下旋测微器，每次0.5mm，上下各2.5mm，将位移量X和对应的输出电压U_O记入下表。

X(mm)						0
UO(mV)						0
