喷雾降尘模拟实验平台,喷雾降尘模拟实验装置,喷雾降尘模拟实验设

一、工艺流程

二、主要配置
喷雾降尘模拟实验平台,喷雾降尘模拟实验装置,喷雾降尘模拟实验设备主要包括粉尘投放装置、通风及扩散装置、测尘装置、喷雾装置及集尘装置几部分。利用本系统可以模拟随风流扩散运移的粉尘环境,研究水基介质对不同煤种、不同粒径煤尘喷雾捕捉能力的差异。
喷雾降尘实验平台采用有机玻璃制作,由送风机段与风道、试验舱主体、分析检测系统等组成。
三、技术指标
1、风道包含进气段、试验舱、排气段。试验舱长、宽、高分别为 4.0,1.0,1.0 m,厚度15mm,透明有机玻璃材质。设有粉尘添加、喷雾等设施,底部设置放水阀门,设有可上下移动隔断。
2、进气段、排气段长度分别为1m。厚度15mm,透明有机玻璃材质。
3、风道内(隔断)设置风向调节装置、风速仪、离线取样槽、粉尘采样仪测口等;进风段安设12个底卸式粉室,确保试验阶段粉尘连续供给;试验段下部安设可移动、可升降支架。风道尺寸满足风道内流速可达0.1~10m/s,开启轴流风机,调整频率可改变平台内部风速,可在实验平台中部开孔处使用便携式风速仪对风速进行测试。
4、风机:低噪声轴流风机,流量35000m3/h,转速1450r/min。风机与风道采用软连接,风量采用变频调节。
5、试验仓顶部及侧帮安设贯穿风道长度的铝合金支架,支架上分别安放6枚可移动喷头挂钩,共三组支架,间距0.5m,实现喷头可在试验段上方、侧帮位置移动与变更角度。
6、粉尘采样仪的基本构件一般由采样头、滤纸夹、空气流量计、抽气泵等部分组成。其工作原理:把控制电路的电源开关打开后,打开抽气泵开关,此时抽气泵内部形成真空,外部空气流压强明显高于内部气压,这样外部的含尘空气靠内外压强差的作用下被抽吸到滤纸上。再取出滤纸在天平上称其质量,结合采样前的滤纸质量,计算出采样前后滤纸的增重,再读取空气流量计的读数,通过公式直接计算出单位体积空气的粉尘浓度。

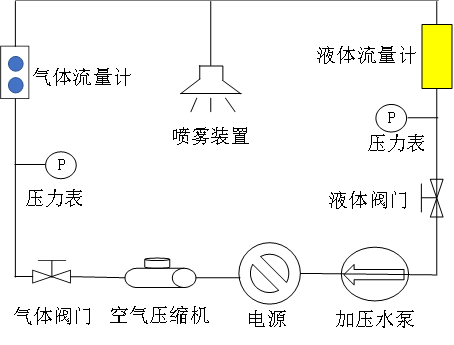

7、喷头雾化形成模块包括空气压缩机、高压水泵、气体及液体流量计。输气及输水管线均采用直径为12mm的空压管,空压机为实验提供压缩空气,压力范围为0~0.8MPa;高压水泵(型号QL380A)提供压力水,压力范围为0~6.0MPa。由空气压缩机及水泵分别用空压管连接压力表和流量计,然后通过空压管与雾化喷嘴(孔径为1.5 mm)直接相连,通过调节气压阀和水压阀,控制喷嘴的气、水流量。
如图所示:
