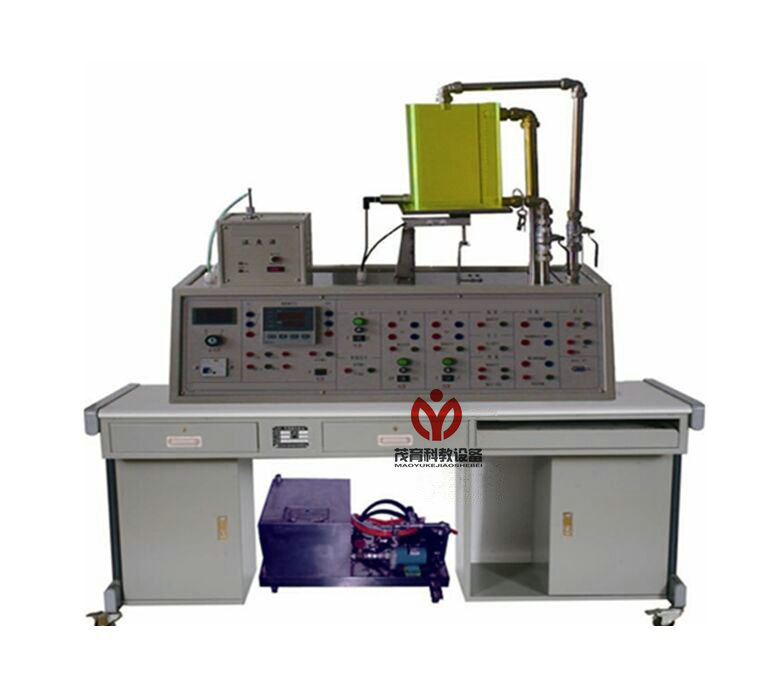

液位检测与控制实训装置,液位检测与控制实训设备,液位检测与控制
装置概述：
液位检测与控制实训装置,液位检测与控制实训设备,液位检测与控制实训台可提供温度、压力、液位、转速、称重共5种传感、变送器与检测装置，可进行多种参数的检测与控制实验，可组成闭环控制实验。通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位软件采用MCGS全中文工控组态软件进行，实现的在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。
系统介绍：
3.1、智能调节/电源部分
由智能工业调节仪、电源组成。对实验进行信号的采集和控制，并给对象源提供电源。仪表带RS485串口已转换成RS232串口，可与上位软件构成计算机控制系统。
3.2、温度控制源
由实验温度箱、加热器、可控硅调压模块、风扇、温度传感器等组成。可以和智能调节/电源部分组成温度检测和闭环控制系统。
提供温度检测：PT100
控制信号：4～20mA直流信号
3.3、转速控制源
由无刷直流电机、光电转速传感器、转速盘、转速控制板等组成。可以和智能调节/电源部分组成转速检测和闭环控制实验系统。转速控制源为独立的模块，通过航空插座与控制面板相连。
提供转速输出信号：1～5V直流信号
控制信号：0～10mA直流信号
3.4、液位/称重控制源
由增压泵、实验水箱、电磁阀、液位变送器、称重变送器、转子流量计等组成。可以对实验水箱的液位进行检测和控制，也可以对实验水箱内储水的重量进行称重和控制。
提供液位输出信号：4～20mA直流信号
称重输出信号：4～20mA直流信号
技术指标
1）供电电源：AC220V±10% 50HZ±5% 10A 有良好接地
2）仪表输入输出信号符合IEC标准
3）温度传感器 量程：1－150℃ 温度传感：PT100 精度：A级
4）压力变送器 量程：0-80KPa 输出信号：4-20mADC 二线制DC24V 精度0.5级
5）液位变送器 量程：0-50cm 输出信号：4-20mADC 二线制DC24V 精度0.5级
6）称重变送器 量程：0-20kg 输出信号：4-20 mADC 电源AC220V精度0.5级
7）转速输出 量程：0-2800r/min 输出信号1-5V
8）分体结构：
实验控制箱尺寸：800mm（长）×360mm（宽）×800mm（高）
重量：约50kg
水气源小车尺寸：650mm（长）×250mm（宽）×600mm（高）
重量：约40kg
实验内容
检测实验：
温度检测实验
实验水箱液位检测实验
实验水箱储水重量检测实验
压力检测试验
电机转速特性实验
位控制实验
液位位控实验
称重位控实验
控制实验
液位PID控制实验
称重PID控制实验
压力PID控制实验
温度PID控制实验
转速PID控制实验
