《齿轮泵》实测绘图组合训练装置


一、《齿轮泵》实测绘图组合训练装置,《齿轮泵》实测绘图组合训练箱,《齿轮泵》实测绘图组合训练设备产品特点
1、项目实际化:以钢制实际小型齿轮泵为训练对象;
2、功能系统化:齿轮泵拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训练模式;
3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;
4、教学标准化:配套的指导书和教学视频,教学十分方便、学习效果显著;

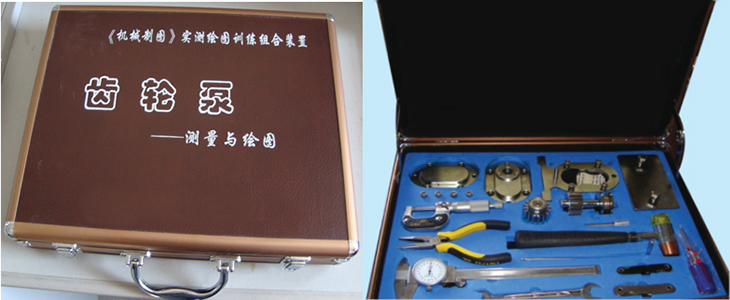

5、管理便利化:齿轮泵、组装与测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、
《齿轮泵》实测绘图组合训练装置,《齿轮泵》实测绘图组合训练箱,《齿轮泵》实测绘图组合训练设备产品参数
《齿轮泵》实测绘图训练组合装置
项  目 参    数 项  目 参    数
外形尺寸 40×30×7cm 重  量 3(kg)
精密测量工具 带表游标卡尺、外径千分尺、螺纹样板、圆弧样板 专用组装工具 专用锒头(一把)、外六角扳手(一把)、内六角扳手(一把)、尖嘴钳(一把)、螺丝刀(一把)、专用拆装销(一把)
测绘部件 钢制精密小型齿轮泵(一台
1、齿轮泵尺寸:120X90X122(mm);
2、中心距:32±0.02(mm);
3、模数:m=2;
4、速比:1︰1;
5、精度等级:7-7-8(GB10095-2018)
教学资料 1、实训指导书及实训报告(含电子稿);
2、配套教材(机械工业出版社、罗冬平教授主编)、电子课件、教学大纲与教案、
3、齿轮泵模拟组装视频。
4、齿轮泵实物组装视频(含)现场演示
   1)齿轮泵工作原理(配音 字幕)
   2)齿轮泵结构组成(配音 字幕)
   3)齿轮泵拆卸过程(配音 字幕)
   4)齿轮泵零件草图绘制(配音 字幕)5)齿轮泵零件草图尺寸标注(配音 字幕)
6)齿轮泵装配过程(配音 字幕)
5、模拟仿真微课教学训练系统软件。
类 型 便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里) 外观颜色 综色
教学软件
(机电工程课程虚拟仿真教学系统)
1、《制图》微课教学系统;
2、《制图》实训虚拟仿真教学系统;
3、课程资源包(含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像)
三、《齿轮泵》实测绘图组合训练装置,《齿轮泵》实测绘图组合训练箱,《齿轮泵》实测绘图组合训练设备产品功能
训练模式 训练内容
1、齿轮泵组装训练;
2、齿轮泵零件尺寸测量训练;
3、齿轮泵装配图绘制训练;
4、齿轮泵零件图绘制训练。
训练一 齿轮泵组装训练
训练二 齿轮泵齿轮参数测量与计算
训练三 齿轮泵零件尺寸测绘
训练四 齿轮泵标准零件确定
训练五 齿轮泵装配图绘制
训练六 齿轮泵零件图绘制
训练七 齿轮泵图纸文件整理
