QX3-13型Y/△自动起动控制线路实验说明


QX3-13型Y/△自动起动控制线路实验说明：操作所需电器元件明细表见表1
代号 名称 型号 规格 数量 备注
QS 低压断路器 DZ108-20/10-F 脱扣器整定电流0.63-1A 1 实验屏上
FU 熔断器   配熔体2A 3
KM、KMY、KM△ 交流接触器   线圈AC380V 3
FR 热继电器 R16B-20/3 整定电流0.63-1A 1
SB1、SB2 按钮开关 LAY16 一常开一常闭自动复位 2 SB1绿色
SB2红色
KT 通电延时时间继电器 ST3PA-B   1
M 三相鼠笼式异步电动机   UN380V（△） IN0.45A PN160W 1

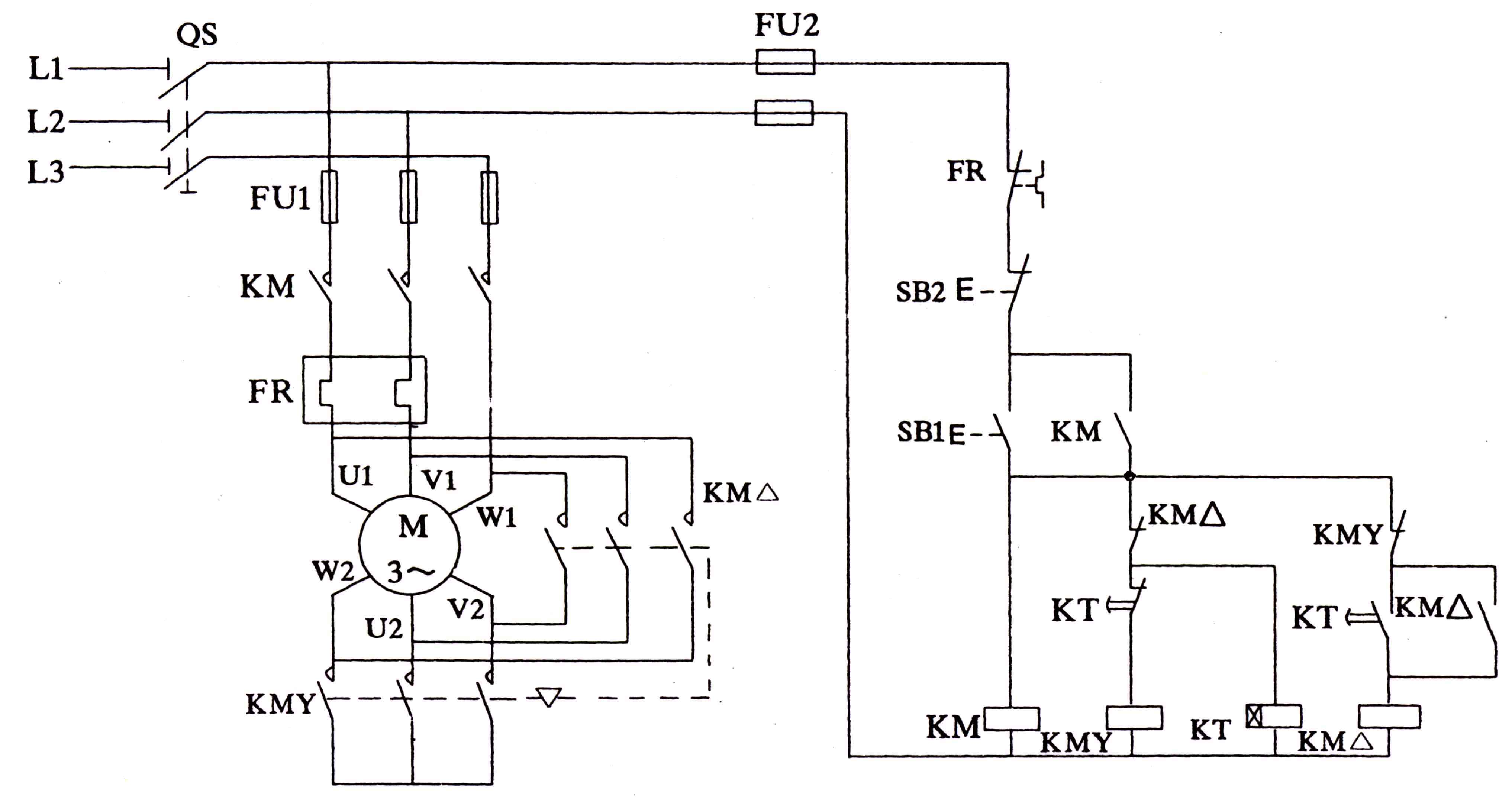

二、电路图
