无变压器半波整流能耗制动控制线路实验说明


一、操作所需电器元件明细表见表
代号 名称 型号 规格 数量 备注
QS 低压断路器 DZ108-20/10-F 脱扣器整定电流0.63-1A 1 实验屏上
FU1 熔断器   配熔体2A 3
FU2 熔断器   配熔体2A 2
KM1 KM2 交流接触器 2 线圈AC380V 2
SB1、SB2 按钮开关 22LAY16   2 SB1绿
SB2红
KT 通电延时时间继电器 ST3PA-B 输入交流380V 1
FR 热继电器 R16B-20/3 整定电流0.63-1A 1
M 三相鼠笼式异步电动机   UN380V(Y)
IN0.53APN160W
1
V 二极管 IN5408 3A 1
R 电阻   510Ω 1

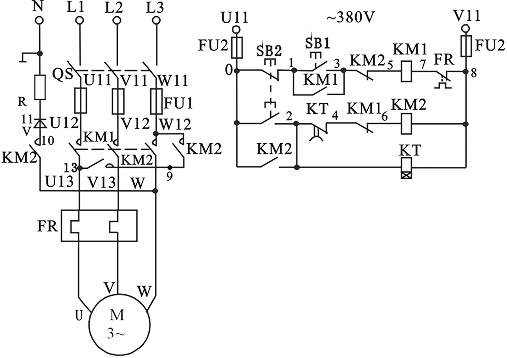

二、电路图

                        图1(a)
该控制线路适用于10KW以下电动机,这种线路结构简单,附加设备较少,体积小,采用一只二极管半波整流器作为直流电源。
三、参考接线图
接线可参考图1(b),操作者应画出实际接线图。

                                    图1(b)
四、检测与调试
经检查安装牢固与接线无误后,操作者可接通交流
电源自行操作,若出现不正常故障,则应分析并排除使之正常工作。
