电动葫芦电路维修控制线路

一、操作所需电器元件明细表（见表）

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.65~1A	1	实验屏上
FU1	熔断器		配熔体2A	3
FU2	熔断器		配熔体2A	2
KM1 KM2	交流接触器		线圈AC380V	4
SB1 SB2 SB3 SB4	按钮开关	LAY16		4	SB1、SB3为绿色 SB2、SB4为红色
SQ1 SQ2 SQ3	行程开关			3
M1、M2	三相鼠笼式异步电动机		U_N380V（Y） I_N0.53AP_N160W	2

二、电路图

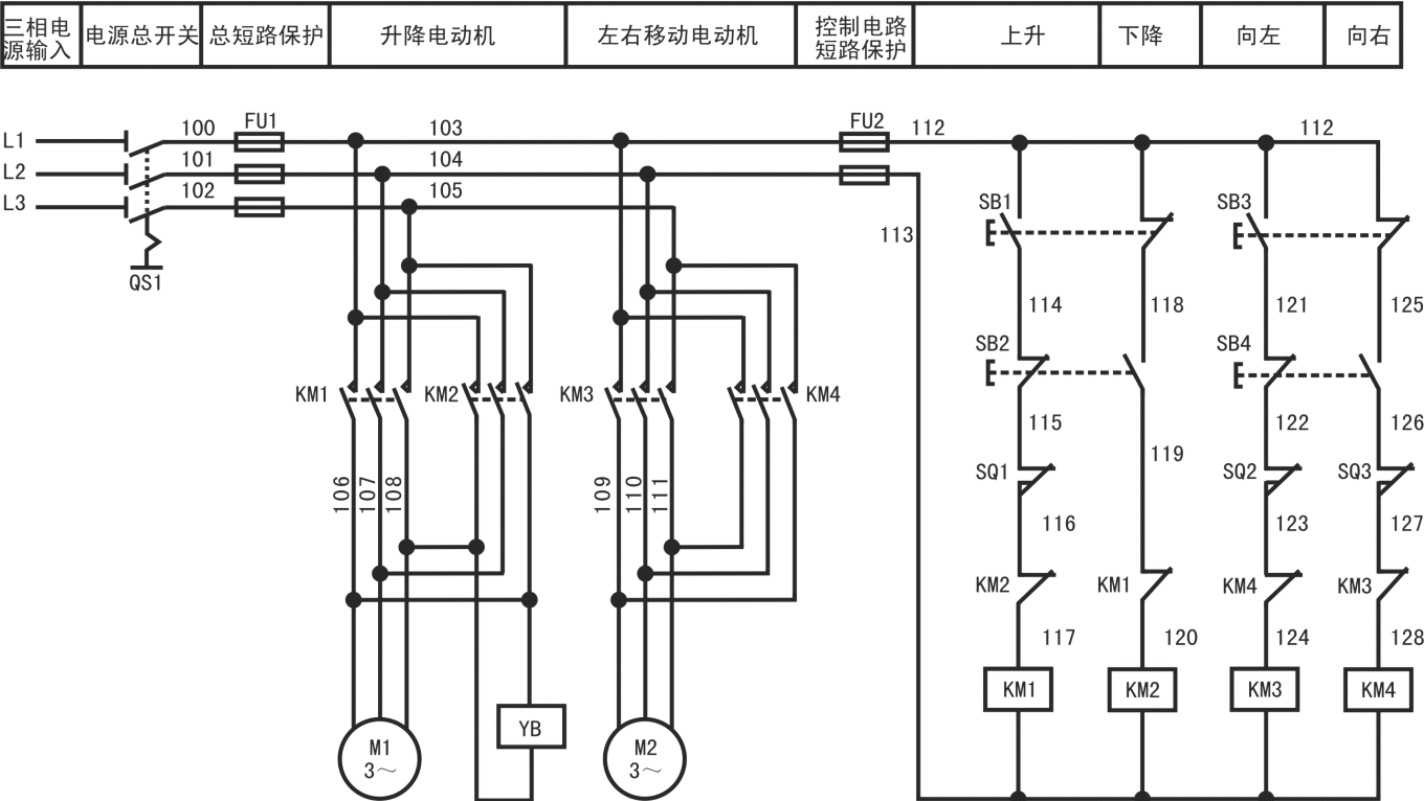

电动葫芦电气控制线路原理图
三、电路说明：
1、主要电气元件说明
(1) M1是上下移动电动机，由接触器KM1，KM2控制正反转实现上下移动；
(2) M2是左右移动电动机，由接触器KM3，KM4控制正反转实现左右移动；
2、接线
（1）上、下移动电动机M1的三根相线分别接入接线端U1、V1、W1；
（2）左、右移动电动机M2的三根相线分别接入接线端U2、V2、W2；
（3）各电动机均可靠接地；
（4）接线端L1、L2、L3接50Hz 380V的三相交流电源。
3、正常启动操作
（1）操作前准备：根据电气原理图把断路故障开关置“1位”，短路故障开关置“0”位，合上电源开关QS1，电气线路进入带电状态。
（2）上、下移动电动机M1控制：按上移按扭SB1，接触器KM1得电吸合，电动机M1正转，表示上移；按下移按扭SB2，接触器KM2得电吸合，电动机M1反转，表示下降。
左、右移动电动机M2控制：按右移按扭SB4，接触器KM3得电吸合，电动机M2正转，表示左移；按右移按扭 SB4，接触器KM4得电吸合，电动机M2反转，表示右移。
四、注意安全：
1、通电前,要仔细检查实训线路；
2、接通电源后，严禁用手或导体触摸各电气元件；
3、当有数人进行操作时，应于接通电源前通知他人；
4、电动机工作时，严禁用手碰轴前端及后端风叶，做缺相故障操作时，电机通电工作不能超过1分钟。
5、每次使用完毕后，必须关断电源开关。
