三相异步电动机的直接启动控制实验说明

一、操作所需电器元件明细表（见表1）

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	１只
FU	螺旋式熔断器	RL1-15	配熔体3A	3只
XT	接线端子排	TB15	AC660V25A	5位
M	三相鼠笼式异步电动机		UN380V(Y) IN0.53APN160W	1台

二、电路图：

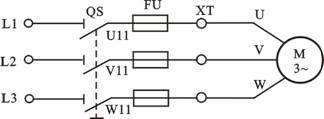

                                  图1（a）
电路图如图1(a)所示,该线路简单 、元件少，低压断路器中装有用于过载保护的双金属式脱扣器,熔断器主要作短路保护。因此,该线路对于容量较小，起动不频繁的电动机来说,是经济方便的起动控制方法。
三、安装与接线：
布置图如图1（b）。接线图如图1（c）。

           图1（b）                                                                    图1（c）
电机Ｍ放置在桌面上，安装的动力电路采用黑色接线，保护导线ＰＥ采用黄绿双色线，线头上套上标有线号的套管,在器件的醒目处贴上文字符号,L1、L2、L3三个插头分别插进电源控制屏的L1、L2、L3插头.安装后应符合第二章2-1的要求.
四、检测与调试
确认安装牢固接线无误后,先接通三相总电源，再“合”上QS开关，电机应正常起动和平稳运转。若熔丝熔断（可看到熔心顶盖弹出）则应“分”断电源，检查分析并排除故障后才可重新“合”电源。
