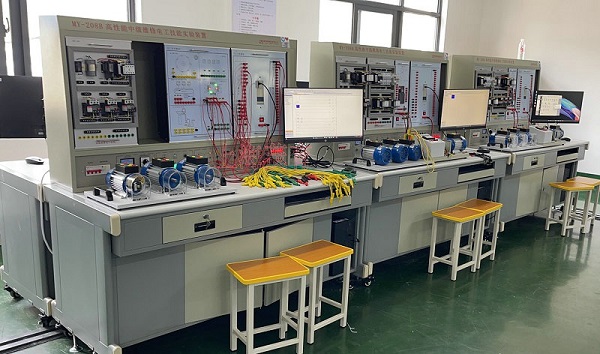

MY-208C维修电工技能操作台简介

1-1操作台线路板安装和焊接要求
一、操作台的特点：
1、电气控制线路或电子线路都装在作为挂板的安装板上，操作方便、更换便捷、易扩展功能或开发新实验；
2、操作台只需三相四线的交流电源即可投入使用，且占地面积小，节约用房、减少基建投资；
3、技能培训用的控制线路和小电机可模拟工厂各类机械的电力拖动系统、并可满足维修电工的安装、调试、故障分析及排除等技能训练要求；
4、操作内容的选择具有典型性、实用性，操作台装了漏电保护，对培训者的安全起到了保护作用。
二、操作台的技术参数：
1、输入电压  三相四线制380V±10%  50Hz
2、工作环境  环境温度范围为 -5～40℃
3、装置容量  交流<1.5KVA
             直流：励磁电源<0.5A
                   电枢电源<2A
4、外形尺寸  长×宽×高=157×73×150㎝³
1-2、操作台的布局及操作使用
一、控制屏功能及操作使用
  控制屏在操作台的左面。屏上装有三相电网线电压指示仪表及指示灯各三只；总电源开关、漏电保护装置及三相电源的输出端；熔断器、告警灯及复位按钮；定时器兼报警记录仪。
1、三相电网线电压指示及指示灯
  为指示电网的线电压值，共装有三只电压表，可分别指示电网的U_UV、U_VW、U_UW的线电压值。并对应的U相、V相、W相分别装了黄、绿、红指示灯。
2、总电源开关、漏电保护器及三相电源的输出
  总电源开关可控制操作台交、直流电源的输出，当手柄拨向上时为接通，这时按“启动”按钮，则U、V、W三个端子可输出三相交流电源，若三相输出电源中任一相和控制屏壳发生漏电（只要漏电流超过一定值）、则漏电保护装置动作，自动切断交流电源的输出。
3、熔断器、告警及复位
  该熔断器为普通熔断器，作为多重保护中的一环。如果漏电保护动作或过载保护动作，则相应的告警发光管发亮，同时蜂鸣器发出声响，三相电源自动切断。若再输出交流电源，应先按下复位按钮，才能再次启动交流电源。
4、智能型定时、误操作报警记录仪
定时器与报警记录仪是为帮助老师更好的管理学生，便于教学而设置的。老师可以设定定时时间，到定时时间能自动断开电源，保证考核时间的正确性，又可累计操作过程中误操作并会报警提示，并记录下误操作次数，以考察学生的实验质量。另外还设置了密码上电功能，限止学生私自上电操作，面板还有一个标准时间显示，老师可以随意调整该时间，该时间当机柜失电也不会遗失。
报警器的功能有电路漏电报警、高压电源过载报警、定时报警三部分，记录显示的次数即以上三项报警次数的累加。
功能操作：
1、密码输入：输入密码（初始密码：123）正确时机柜才能开机，否则不能开机。按功能键使面板最右边显示“1”，按确认键右边显示三位“一”，按数位键左边位闪烁，按数据键加数调整，再按数位键移位并闪烁，再按数据键调整，如此反复至正确密码，再按确认键确认，实验台自动上电，面板返回时钟状态。
2、定时设置：按功能键使最右边位为“2”，如要调整定时时间按确认键，按数位键低位闪烁，按数据键调整好后，再按数位键移位，如此反复移至最高位，如不正确可反复按数位键移位，按数据键调整数据至最高位再按确认键确认，系统返回时钟状态。
3、时钟设置：能修改面板标准时间；标准时间一般为北京时间，可根据老师需要自行调整；按功能键使最右边显示为“3”，按确认键低位闪烁，按数据键数据上升调整，再按数位键移位，再按数据键调整，如此反复调至左边最高位后，如正确，按确认键，返回时钟状态。
4、定时查看：按功能键使最右边显示为“4”，按确认键即可查看定时设置的时间，再按确认键返回时钟状态。
5、报警查看：查看报警次数；按功能键使最右边显示为“5”，按确认键右边显示两位数据，最高为“99”，再按确认键返时钟状态。
6、密码修改：修改系统密码；按功能键使最右边显示为“6”，按确认键，如需要新输入密码则按确认键，此时右边三位显示“0”，按数位键高位闪烁，按数据键调整，再按数位键移位闪烁，反复操作直至最右位按确认键确认，系统返回时钟状态。
7、报警复位：擦除报警记录；按功能键使最右边显示为“7”，按确认键擦除报警记录，并返回时钟状态。
8、查看密码：该功能是为了防止操作者忘记密码；按功能键使最右边显示“8”，按确认键右边显示三位系统密码，在按确认键返回时钟状态。
9、复位键：按一下复位键，系统复位；需要重新输入密码才可开机。
二、直流电机的电源面板及使用方法
该面板位于控制屏下面，其中面板的左边为励磁电源（输出电流＜0.5A，只要把励磁电源开关打在“开”位置，即可在“+”“－”两端子输出约220V的直流电压，面板的右边为可调交流电源和可调电枢电源，使用时先把单相自耦调压器沿逆时针旋向最小输出电压位置，若输出可调交流，则只要合上总开关，再按“启动”按钮，调节电压调节旋钮即可输出0～250V交流电压；如需要直流可调电源，则按“启动”按钮后还要把电枢电源的开关打在“开”位置。顺时针调节单相自耦调压器，使“+”“－”两端子的输出电压调到所需电压值。）
三、仪表、变压器及低压直流电源面板及其使用方法
该面板在交、直流电源面板的右面（放挂板的下面位置）
1、仪表及其使用
  面板上装有0～500V的交流电压表、0～5A的交流电流表、0～300V的直流电压表及0～5A的直流电流表各一只，使用时要注意区分并不要接错。若仪表发生超量程、则会自动切断电源并告警。如需继续操作，应先按“复位键”，才能重新操作电源，使仪表投入正常使用。
2、功率表的使用方法
  ①仪表由单片机、高精度A/D转换芯片和LED数字显示电路构成。
②主要功能：
A、测量功率时，输入电压、电流的范围为：5V～450V，200mA～5A。为保证测量准确，仪表内部分八个量程段，测量时能根据输入信号的大小自动切换量程。
B、能测量功率因数（cosø值），并能自动判别负载性质（L或C）。
C、可测输入信号的频率。测量范围为1.00～99.00Hz。
  ③使用方法：
  （1）接线：电压输入端与被测对象并联，电流输入端与被测对象串联。
  （2）开启电源后，显示器各位将依次显示“P”，表明仪表已处于正常状态，亦即初始状态。
  （3）“功能”键用来选择测试项目。连续按动此键，会依次显示以下项目：
      U：电压；    I：电流；    P：功率；    COS：功率因数及负载性质；
FUC：频率；    SAUE：数据保存；      DISP：数据查询。
使用时，根据需要用“功能”键选定一项。对于前五项，选定项目后，按“确认”键，只要输入端接有相应的信号，即显示相应的测量值。测量单位为：电压V，电流A，功率W，频率Hz。
  （4）数据保存。此功能只能保存COS和P二项的数据。操作方法如下：
      用“功能”和“确认”键先后测量P或COS二项数据，待测得的数据稳定后，再按“功能”键，选定SAUE，按“确认”键。这时会显示保存数据的序号（共可保存16组数据，序号为0～9，A～F），并保存该组数据。如要查询该组数据，按“功能”键，选定DISP，按“确认”键，即找到该组存储的数据。先显示功率因数值，再按一下“确认”键显示功率值。
注意：P和COS二项的数据是作为一组同时保存的。也可各自单独保存，但这时是作为二组数据保存的。在查询时，每组数据中没测的那项数据为乱码。
要让微机采集和保存负载的U、I数据并显示其波型和相位差别，必须至少保存一组P、COS数据。
3、变压器及其使用方法
  变压器原边可加220V（加在“*”与“～220V”两端子上），也可加380V（加在加在“*”与“～380V”两端子）；把开关S打向“开”位置，变压器副边即可输出36V（“*”与“～36V”两端子）；110V（“*”与“～110V”两端子）；两组20V，一组12V、一组6.3V等交流电压。使用时要看清输出的电压及电流值，不要过载。
4、低压直流电源及其使用方法
1）±12V及+5V低压直流电源
  只要把其右边的开关打在“开”位置，±12V及+5V即输出使用，但使用时要注意电源的输出电流小于0.5A。
2）同步电机励磁电压及其使用方法
  使用该电源时，只要把其右边的开关打在“开”位置，即可在“+”“－”两端子输出小于40V的直流电压，并用电位器调节，逆时针调节使输出电压减小，顺时针调节使输出电压值增大。
四、实验连接线
    根据不同实验项目的特点，配备两种不同的实验连接线。一种采用高可靠护套结构手枪插连接线，不存在任何触电的可能。里面采用无氧铜抽丝而成的头发丝般细的多股线，达到超软目的；外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点。插头采用实芯铜质件外套铍青铜弹片，接触安全可靠。另一种采用的是硬线，耐压强度为500V。
 1-3、装置的安全保护系统及保养与维护
一)、装置的安全保护系统
1、三相四线制电源输出，总电源由断路器，设有三相带灯熔断器作为短路保护和断相指示。
2、控制屏电源由交流接触器通过启动、停止按钮进行控制。
3、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程的安全。
4、各种电源及各种仪表均有一定的保护功能。
二)、装置的保养与维护
1、装置应放置平稳，平时注意清洁，长时间不用时最好加盖保护布或塑料布。
2、使用前应检查输入电源线是否完好，屏上开关是否置于“关”的位置，调压器是否回到零位。
3、使用中，对各旋钮进行调节时，动作要轻，用力切忌过度，以防旋钮开关等损坏。
4、如遇电源、仪器及仪表不工作时，应关闭控制屏电源，检查各熔断器熔管是否完好。
5、更换挂箱时，动作要轻，防止强烈碰撞，以免损坏部件及影响外表等。
五、电气控制线路板安装的要求
一）、安装时的要求
1、板上安装的所有电气控制器件的名称、型号、工作电压性质和数值，信号灯及按钮的颜色等，都应正确无误，安装要牢固，在醒目处应贴上各器件的文字符号。
2、连接导线要采用规定的颜色
（1）接地保护导线（PE）必须采用黄绿双色；
（2）动力电路的中线（N）和中间线（M）必须是浅蓝色；
（3）交流和直流动力电路应采用黑色；
（4）交流控制电路采用红色；
（5）直流控制电路采用蓝色。
3、导线的绝缘和耐压要符合电路要求，每一根连接导线在接近端子处的线头上必须套上标有线号的套管；进行控制板内部布线，要求走线横平竖直、整齐、合理，接点不得松动；进行控制板外部布线，对于可移动的导线应放适当的余量，使绝缘套管（或金属软管）在运动时不承受拉力，接地线和其他导线接头，同样应套上标有线号的套管。
4、安装时按钮的相对位置及颜色
（1）“停止”按钮应置于 “启动”按钮的下方或左侧，当用两个“启动”按钮控制相反方向时，“停止”按钮可装在中间。
（2）“停止”和“急停”用红色，“启动”用绿色，“启动”和“停止”交替动作的按钮用黑色、白色或灰色，点动按钮用黑色，复位按钮用是蓝色，当复位按钮带有“停止”作用时则须用红色。
5、安装指示灯及光标按钮的颜色
（1）指示灯颜色的含义
        红——危险或报警
黄——警告
绿——安全
白——电源开关接通
（2）光标按钮颜色的用法
红——“停止”或“断开”
黄——注意或警告
绿——“启动”
蓝——指示或命令执行某任务
白——接通辅助电路。
二）、安装后（在接通电源前的）质量检验
1、再次检查控制线路中各元器件的安装是否正确和牢靠；各个接线端子是否连接牢固。线头上的线号是否同电路原理图相符合，绝缘导线的颜色是否符合规定，保护导线是否已可靠连接。
2、短接主电路、控制电路, 用500V兆欧表测量与保护电路导线之间的绝缘电阻应不得小于2兆欧。
