三相异步电动机单向降压启动及反接制动控制线路实验

一、操作所需电器元件明细表见表1 ：                           表1

代号	名   称	型   号	规     格	数 量	备  注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
FU	螺旋式熔断器	RL1-15	配熔体3A	3
KM1 KM2 KZ	交流接触器	CJX2-0910	线圈AC380V	3
SB1 SB2	按钮开关	LAY16	一常开一常闭自动复位	2	SB1用绿色 SB2用红色
XT	接线端子排		AC660V25A	12位
M	三相鼠笼式异步电动机		UN380V（Y） IN0.53APN160W	1
SR	速度继电器 （离心开关）	JFZO		1
	可调电阻箱		90Ω/1.3A×4 900Ω/0.41×2	1箱	用90Ω/1.3A3只

二、电路图：

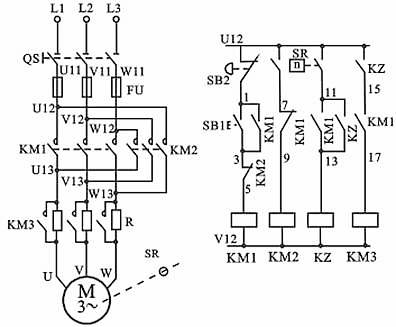

                                                         图1（a）
图中KM1为正转运行接触器，KM2为反接制动接触器，用点划线和电动机M相连的SR，表示速度继电器SR与M同轴，动作过程分析如下：

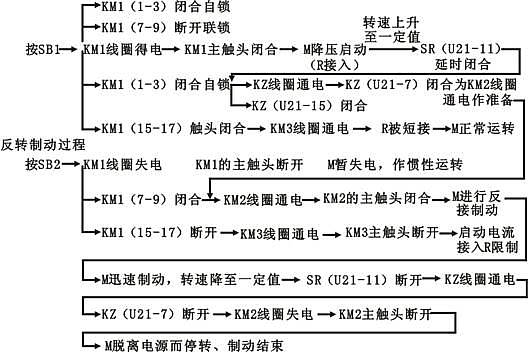

单向降压起动的动作过程

三、安装与接线：

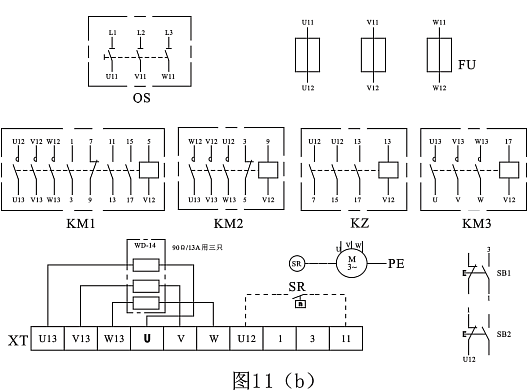

布置与接线可参考图1（b），操作者应画出具体接线图。图中R用DW-05的3只90Ω电阻，安装与接线后应符合第二章2—1的要求。

四、检测与调试：
经检查安装牢固与接线无误后，操作者可接通交流电源自行操作，若动作过程不符合要求或出现不正常，则应分析并排除故障，使控制线路能正常工作。
