日光灯接线实验
日光灯接线实验:
一、操作所需电器元件明细表:见表1
代号 |
名称 |
型号 |
规格 |
数量 |
备注 |
E |
日光灯灯管 |
YZ10RR25 |
10W |
1 |
包括二只灯座 |
L |
镇流器 |
YZ13 |
220V50HZ 13W |
1 |
|
V |
启辉器 |
S10 |
4~65W |
1 |
|
C |
电容器 |
CBB |
1uF、2uF/AC450V |
2 |
1uF一只、2uF一只 |
二、电路图:
该图的工作原理如下:在接通交流电源220V的一瞬间,电路中电流没有通路,线路压降全部加在起辉器V两端,起辉器产生辉光放电,其产生的热量使起辉器中的双金属片变形弯曲而与静触片接触成通路,这时有较大的电流通过镇流器L与灯丝。灯丝被加热而发射电子并使灯管内汞蒸发。在起辉器电极接通后,辉光放电消失。电极温度迅速下降,使双金属片因温度下降而恢复到原来状态。在双金属片脱离接触器的一瞬间电路呈开路状态,镇流器两端产生一个在数值上比线路电压高的
电压脉冲,使灯管E点燃,灯点燃后,灯两端的电压仅100V左右,因达不到起辉器放电电压而使起辉器停止工作。此时镇流器与灯管串联,起限制灯管工作电流作用。
并联于日光灯电源上的电容器C。主要是为了改善功率因数。
三、安装与接线:

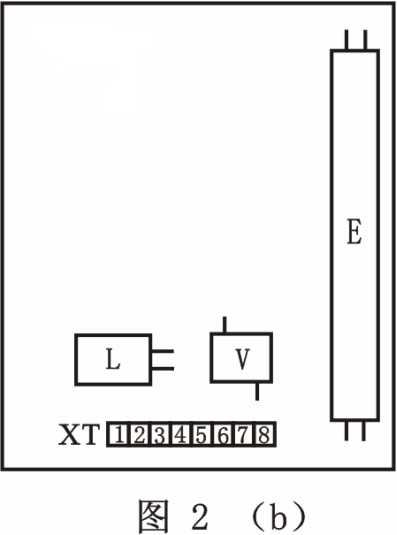

布置可参考图21(b),操作者可按图示位置安装日光灯管E,镇流器L,启辉器V。接线端子板X,功率表W用实验台下面的功率、功率因数表;电容器C可装在X端子板的两个端子上。安装完毕可按图21(a)的电路图进行实际接线,安装与接线后应符合第二章2-1的要求。
四、检测与调试:
经检查安装牢固与接线无误后,操作者先不接电容器C,“启动”交流电源,日光灯应能正常工作。若不正常,则应分析并排除故障使日光灯点燃。日光灯正常工作后,测量并记录线路的电流、功率和功率因数值。“断开”交流电源,按电路图接上1uF电容器,再启动交流电源,使日光灯正常工作,仍测量并记录
电流、功率和功率因数的值。按“停止”按钮,电容器改接2uF,按“启动”按钮,使日光灯正常工作,再次测量并记录电流、功率及功率因数值。从操作中可观察到加了电容器后,可明显改善日光灯电路的功率因数。
