串联型晶体管稳压电源的组装实验

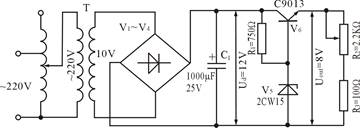

串联型晶体管稳压电源的组装实验:电路原理图:
图1
二、串联型晶体管稳压电源的组装实验元器件清单:
序号 |
名称 |
型号与规格 |
数量 |
备注 |
1 |
电阻器 |
RJ-1W-100Ω±1℅ |
1 |
|
2 |
RJ-1W-750Ω±1℅ |
1 |
|
3 |
电解电容器 |
CD11-25V-1000uF |
1 |
|
4 |
二极管 |
1N4007 |
4 |
|
5 |
稳压二极管 |
2CW15/8V |
1 |
|
6 |
晶体三极管 |
C9013 |
1 |
|
7 |
电位器 |
WH5-1A-2.2KΩ |
1 |
|
8 |
接线柱 |
Φ3弱点座 |
2 |
绿2 |
9 |
电子线路板 |
|
1 |
|
三、印刷线路板检查步骤同前。
四、元器件安装与焊接:
串联型晶体管稳压电路制作的过程和方法与整流电路、硅稳压管稳压电路完全相同,但有以下两个特点:
1) 晶体管等主要电子元件的质量及性能必须经过测试,确认合格后才可安装、焊接。
2) 晶体管的三个电极必须正确无误的接入电路。
五、晶体管稳压电源的调试:
对安装、焊接好的电路作一般检查后即可通电调试。调试时所用的设备和接线以及调试过程都与硅稳压管电源相同。
调试的目的和要求也是保证在电源电压波动±10%(即从198V到242V)及负载从空载到额定值时,稳压电源的输出电压均始终保持稳定值8V不变。
通常,电路元器件经过初步检测认为合格且焊接无误和焊接质量可靠时,电路不需经过调整就能得到满意的结果。
六、故障排除
1) 输出电压为零
① 在通电的状态下用万用表的直流电压测量硅稳压管2CW15两端的电压,其电压应为8V。如在1V以下(0.5~0.7V),则是硅稳压管的极性接反;如为零,则是击穿短路。
② 在上述检测中,如硅稳压管两端有8V的电压而输出为零时,这只有晶体管损坏造成C、E极开路所致。
③ 如果电路中的R
1开路,则硅稳压管两端的电压为零,输出电压也近似为零。当确定了故障点后,可针对元件的损坏情况更换新元件、故障即可排除。
2) 输出电压大于8V且不稳定
① 通电后测量硅稳压管两端的电压,此电压随调压器输出电压的变化(198V~242V)而变化时,则为硅稳压管失效。
② 硅稳压管的型号规格选错。稳压电压值过高,如错用了稳定电压值为18V的稳压管,则可形成故障。
对上述故障,可拆下硅稳压管进行测试,然后排除。
3) 输出电压低于8V但能稳压。此故障是错用了稳定电压值低于8V的稳压管所致。更换稳压管即可排除。
4) 输出电压大于12V。此故障通常为晶体管C、E极短路所致,可检查线路或晶体管,针对故障原因进行排除。
5) 稳压性能不良
① 晶体管性能不佳,更换后再试。
② 电路参数不匹配,主要是电阻R
1阻值不当(或变值)所致。在排除电路中其余故障的可能性后,可改换不同阻值(R
1)的电阻后再试。
