接触器控制双速电动机的控制线路实验

接触器控制双速电动机的控制线路实验-操作所需电器元件明细表：（见表1）

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63～1A	1
FU1	螺旋式熔断器	RL1-15	配熔体3A	3
FU2	瓷插式熔断器	RT18-32	配熔体3A	2
KM1~KM3	交流接触器	CJX2-0910		3
SB1、SB2、SB3	按钮开关	LAY16		3	SB1、SB2绿、SB3红
M	双速异步电动机		UN380V IN0.6A PN180W	1	四极（△）、二极（YY）
XT	接线端子排		AC660V25A	12位

二、电路图：                                                                                                                                                                                           图1（a）

该控制线路的工作原理如下：先合上电源开关QS，按下低速起动按钮SB1，接触器KM1线圈获电，联锁触头断开，自锁触头闭合，电动机定子绕组作△联结，电动机低速运转。如需换为高速动转，可按下高速起动按钮SB2，接触器KM1线圈断电释放，主触头断开，自锁触头断开、联锁触头闭合，同时接触器KM2和KM3线圈获电动作，主触头闭合，使电动机定子绕组接成双Y并联，电动机高速运转。因为电动机的高速运转是KM2和KM3两个接触器来控制的，所以把它们的常开辅助触头串联起来作为自锁，只有当两个接触器都闭合时，才允许工作。
三、安装与接线：

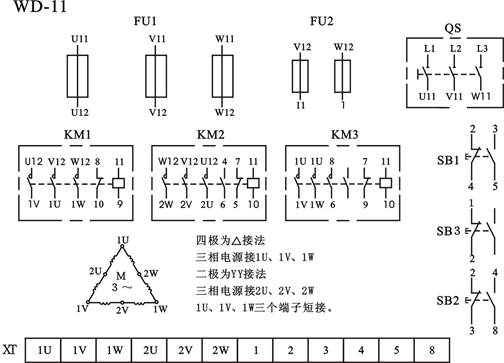

布置与接线可参考图32（b），操作者应画出实际接线图。安装与接线后应符合第二章2-1的要求。

                                                             图2（b）
四、检测与调试：
经检查安装牢固与确认接线无误后，操作者可接通交流电源自行操作，若出现不正常，则应分析排除故障使控制线路正常工作。
