按定子电流原则加入励磁的起动控制线路实验

一、操作所需电器元件明细（表见表1 ）

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63~1A	1
FU	螺旋式熔断器	RL1-15	配熔体3A	3
KM	交流接触器	CJX2-0910	线圈AC380V	1
KT	断电延时时间继电器	ST3PF	输入交流AC380V	1
XT	接线端子排		AC660V25A	10位
	继电器方座	PF-083A		1
M	凸极式同步 电动机		UN380V（Y）IN0.35A PN160W	1
KI	过电流继电器	JL14-22Z	0.3~0.65A	1
	电阻箱		90Ω/1.3A	1

二、电路图：

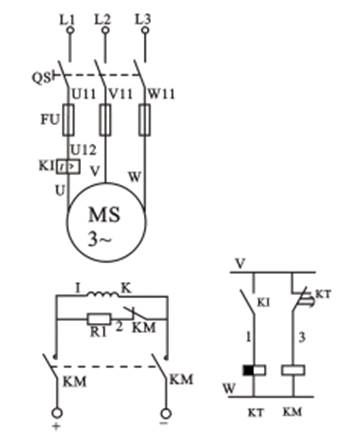

                                                      图1
图1中，KI为电流继电器，KM为接触器，KT为时间继电器。同步电动机起动时，定子中很大的起动电流使电流继电器KI吸合，时间继电器KT，线圈通电吸合，其延时闭合的动断触头瞬时断开，切断接触器KM的线圈回路，因此，励磁绕组中没有电流，且通过放电电阻R1短接。当同步电动机的转速达到准同步速时，定子电流下降到使电流继电器KI释放，使时间继电器KT断电释放，经一定延时后，延时闭合的动断触头闭合，KM通电吸合，切除放电电阻R1，并投入励磁电流。
三、安装与接线：

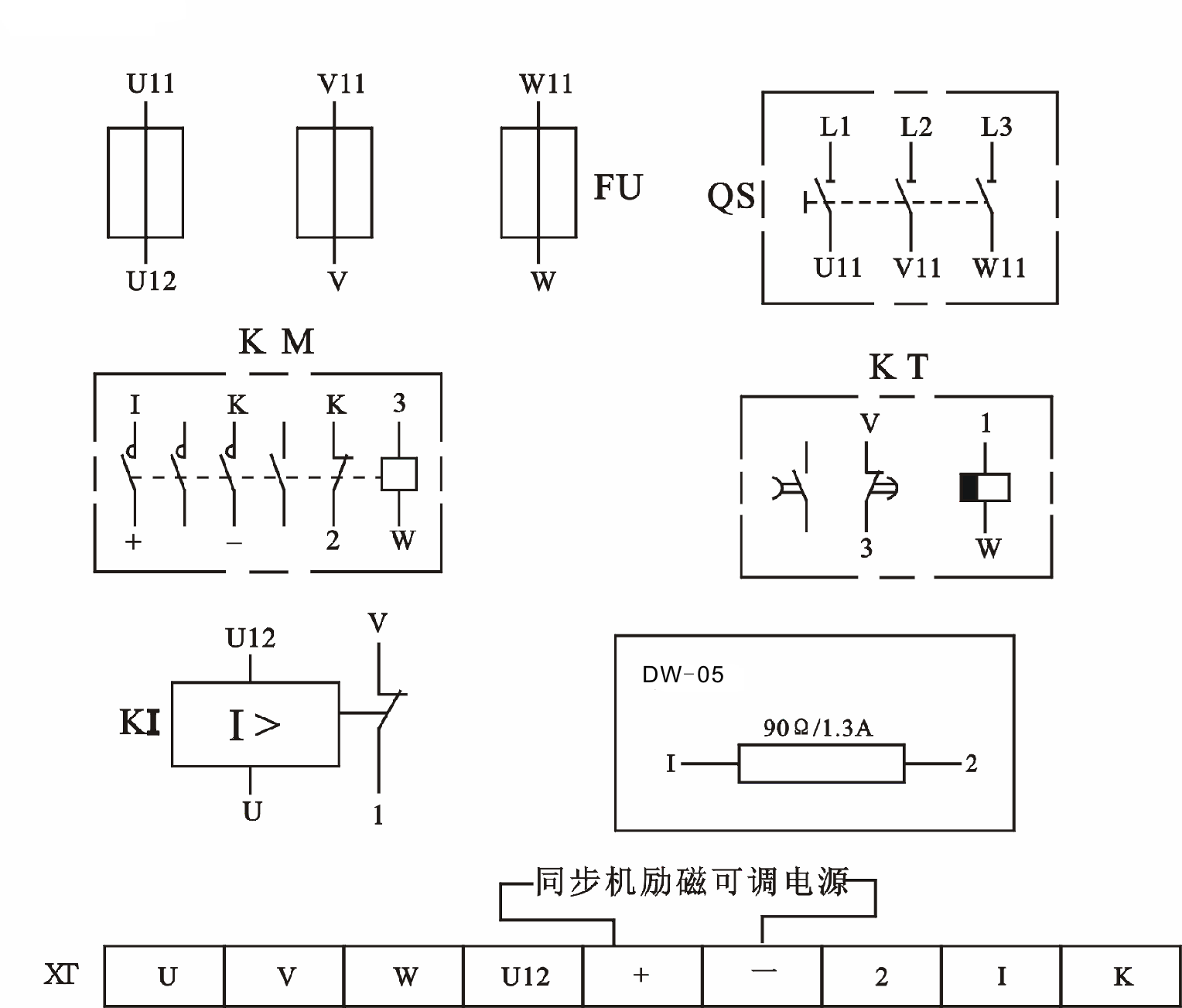

布置与接线可参考图2，图中KI也可装在其它板上，接线端子板的“十、一”两个端子应接挂板下的同步机励磁可调电源的“十、一”端子。操作者参考图2（b）可画出实际接线图。安装与接线后应符合第二章2-1的要求。

                                                                               图2
四、检测与调试：
确认接线无误后，可接通交流电源和同步机励磁电源，观察同步电机的起动是否符合电路图的控制要求，若不符合则可调节过流继电器KI的过流值及同步机励磁可调电源使其符合起动要求。
