C620车床的电气控制线路实验
C620车床的电气控制线路实验目的:
1、通过对C620车床电气控制线路的接线,使学生真正掌握机床控制的原理。
2、使学生真正从书本走向实际,接触实际的机床控制。
二、选用组件:
1、实验设备
序 号 |
型 号 |
名 称 |
数 量 |
1 |
DQ10 |
三相鼠笼异步电动机(△/220V) |
1件 |
2 |
DQ18 |
三相双速异步电动机(低速) |
1件 |
3 |
DQ39 |
继电接触控制挂箱(一) |
1件 |
4 |
DQ39-1 |
继电接触控制挂箱(二) |
1件 |
2、屏上挂件排列顺序
DQ39、DQ39-1
三、C620车床的电气控制线路实验实验方法:
1、调节三相输出线电压220V,按下“关”按钮,按图7-21接线。图中FR
1、SB
1、SB
2、KM
1、T、HL
1、HL
2选用DQ39挂件,Q
1、Q
2、Q
3、FR
2、FU
1、FU
2、FU
3、FU
4、EL选用DQ39-1挂件,电机M
1用DQ10(Δ/220V),M
2用DQ18(低速)。接线完毕后,检查无误后,按以下步骤操作:
(1)启动控制屏,合上开关Q
1,接通220V交流电源。
(2)按下SB
1按钮,KM
1通电吸合,主轴电动机M
1起动运转。
(3)合上开关Q
2,冷却泵
电动机M
2起动运转。
(4)按下SB
2按钮,KM
1线圈断电,主轴电动机M
1断电停止运转,同时冷却泵电动机M
2也停止运转。
(5)图中EL为机床工作灯,由开关Q
3控制。

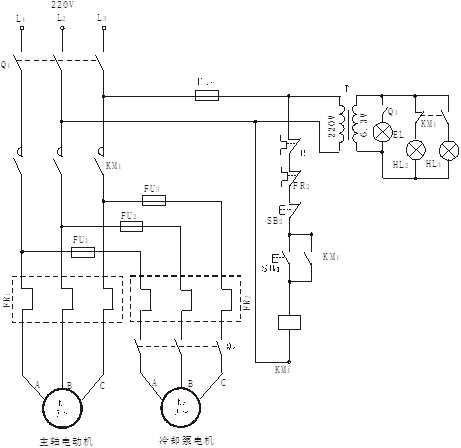

( C620车床的电气控制线路 图)
四、C620车床的电气控制线路实验讨论题:
1、试分析冷却泵电机为什么接在KM
1下面。
2、分析C620车床控制线路具有什么保护?
