PLC数据处理指令实验
PLC数据处理指令实验:
1.数据传送指令:
功能:
当使能位EN为1时,把输入的数据(IN)传送到输出(OUT)
说明:
(1)操作码中的X代表被传送数据的长度,它包括四种数据长度,即字节(B)、字(W)、双字(D)和实数(R)。
(2)操作数的寻址范围要与指令码中的X一致。其中字节传送时不能寻址专用的字及双字存储器,如T、C、及HC等;OUT寻址不能寻址常数。
2.数据比较指令
PLC数据处理指令实验-功能:
比较两个数IN1和IN2的大小,若比较式为真,则 该触点闭合。
说明(1)操作码中的F代表比较符号,可分为“=”、“<>”、“>=”、“<=”、“>”及“<”六种;
(2)操作码中的X代表
数据类型,分为字节(B)、字整数(I)、双字整数(D)和实数(R)四种。
操作数的寻址范围要与指令码中的X一致。
字节指令是无符号的,字整数、双字整数及实数比较都是有符号的。

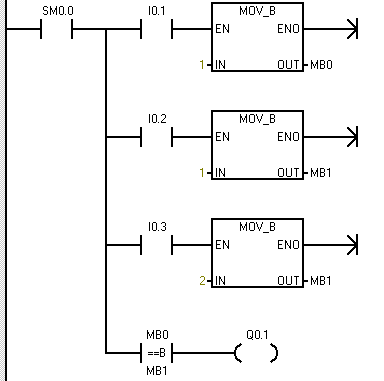

实验步骤,将上图所示程序下载至PLC中,分别接通I0.1,I0.2,I0.3观察输出Q0.1变化
