邮件分拣系统实验

邮件分拣系统实验-实验目的
学会利用PLC控制邮件分拣机。
二、邮件分拣系统实验-实验器材
   1、可编程控制器实验台                          1台
   2、PLC-DEMO0011邮件分拣机演示板                1块
   3、PC机（自备）                                1台
   4、编程电缆                                    1根
   5、自锁式连接导线（或扁平线）                  若干根

三、邮件分拣系统实验原理与实验步骤

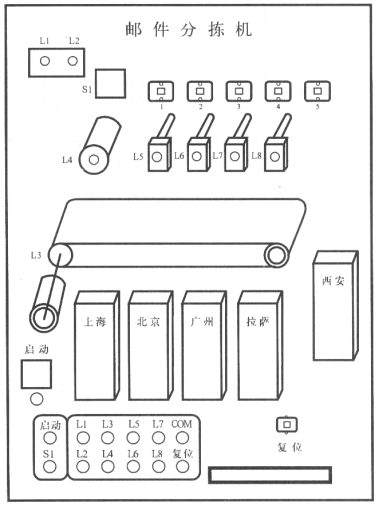

1. 邮件分拣机演示板结构如图所示。
2.本实验利用8个LED发光管来演示邮件分拣系统。L2和L1指示灯，L3为电机指示灯,L4邮件指示灯，L5至L8为邮箱指示灯。
3.控制要求：
 （1）启动系统后L2灯亮表示可以进邮件，S1为ON表示检测到了邮件。
 （2）拨码器模拟邮件的邮政的正确值为1，2，3，4若非此4个数。则红灯L1闪烁，表示出错，电机L3停止。
 （3）重新启动后，再重新运行，若此4个数中的任一个有，则红灯L1亮，电机L3运转，将邮件分拣至箱内，完成后L1灯灭，L2亮，表示可以继续分拣邮件。
4.实验步骤：
  （1）打开实验台电源，编程器与PLC连接。
  （2）根据具体情况编制输入程序，并检查是否正确。
  （3）按图接线，实验台与PLC-DOME011连接，检查连线是否正确。
  （4）按下启动按钮，观察运行结果。
四、设计程序清单
         I/O地址分配

输入地址		输出地址
复位	I0.6	L2	Q0.0
启动	I0.0	L1	Q0.1
检测邮件	I0.7	L3	Q0.2
1号邮件箱	I0.1	L4	Q0.3
2号邮件箱	I0.2	L5	Q0.4
3号邮件箱	I0.3	L6	Q0.5
4号邮件箱	I0.4	L7	Q0.6
5号邮件箱	I0.5	L8	Q0.7
