模拟电视发射塔实验

模拟电视发射塔实验：实验目的
学会利用PLC构成一个电波发射模拟光圈。

二、模拟电视发射塔实验-实验器材

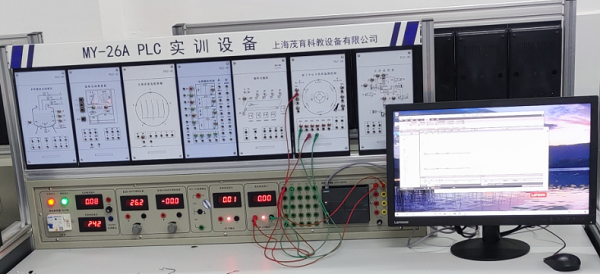

   1、可编程控制器实验台                                               1台
   2、PLC-DEMO0014模拟电视发射塔演示板                1块
   3、PC机（自备）                                                        1台
   4、编程电缆                                                                1根
   5、自锁式连接导线（或扁平线）                               若干根

三、实验原理与实验步骤

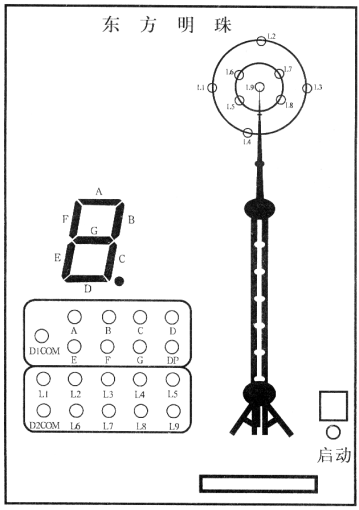

1. 模拟电视发射塔演示板结构如图14.1所示。
2.  本实验利用1个LED7段显示数码管和9个LED发光管来设计发射塔。数码管显示数字，发光管显示信号输出。
3.  控制要求：
   （1） 首先合上启动按钮，数码管显示为1-8循环显示，L9亮。
   （2） 再过一秒，L9灭，L5亮；一秒后L5灭，L6亮；一秒后L6灭，L7亮；一秒后L7灭，L8亮。
   （3） 再过一秒，L8灭，L1亮；一秒后L1灭，L2亮；一秒后L2灭，L3亮；一秒后L3灭，L4亮，一秒后，L4灭。
   （4） 过两秒后，全灯亮一秒，然后全灭。
   （5） 程序又循环开始。
4.实验步骤：
    （1）打开实验台电源，编程器与PLC连接。
    （2）根据具体情况编制输入程序，并检查是否正确。
   （3）按图14.2接线，实验台与PLC=DOME014连接，并检查连线是否正确。
   （4）按下启动按钮，观察运行结果。
四．设计程序清单
      I/O地址分配：
         输入地址：
                  启动   I0.0
         输出地址：
              L1          Q0.0              L9             Q1.0
              L2          Q0.1              A              Q1.1
              L3          Q0.2              B              Q1.2
              L4          Q0.3              C              Q1.3
              L5          Q0.4              D              Q1.4
              L6          Q0.5              E              Q1.5
              L7          Q0.6              F              Q1.6
              L8          Q0.7              G              Q1.7
