机床电气控制系统实习报告

一、实习的性质，目的，意义

电气控制技术实习时在学习常用低压电器设备，电气控制线路的基本控制环节。其目的是培养学生掌握本专业所必须的基本技能和专业知识，他用过学习使学生首席并掌握各种常用低压电器设备的构造，工作原理及使用按照方法，初步掌握电气控制基本的控制的原理，连接规则，故障排除方法，学习常用机机床的电器控制的线路结构，工作原理，故障分析和排除方法。通过实习培养学生热爱专业，热爱劳动，吃苦耐劳，刻苦专研精神。

二、实习的要求

1， 学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用； 2， 对于交流接触器，热继电器，时间继电器，按钮，熔断器，行程开关，低压断路器等常用低压电器具有安装，使用，维修和选择的能力；

3， 初步掌握常用电器控制电路的安装工艺，接线方法，操作要领，试验规程和故障排除技能； 4， 初步掌握常用机床电气控制电路的控制要求，电器动作原理，操作步骤，常见故障分析和排除技能。

三、实习内容

1， 拆装交流接触器，掌握其内部结构，动作原理；短路环的位置，作用：触电的作用和接线位置；测试吸合电压，释放电压以及额定电压；简单故障处理。

2， 熟悉热继电器,按钮,熔断器,位置开关,低压断路器的结构,原理及安装接线规则,了解其实用方法和技术参数的选择.

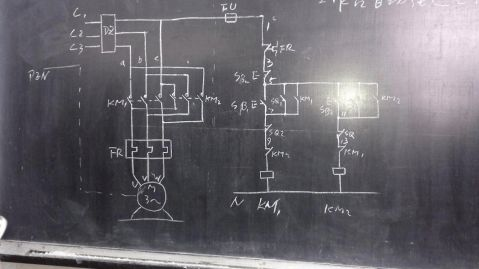

3， 练习各种基本电气控制线路的接线盒操作,如三相异步电动机的点动和连续运转,顺序控制,两地控制,正反转控制,形成控制,Y-降压启动控制,能好自动控制.。

4， 现场参观,熟悉常用机床的结构,组成,操作和动作情况，了解电器设备的位置和电气控制线路的接线

方法. 5， 完成典型机床电气控制系统的安装,调试。

四、实习工具,仪表及器材

1， 工具:测试笔,螺钉旋具,斜口钳,尖嘴钳,剥线钳,电工刀等.

2， 仪表:万用表,兆欧表.

3， 器材:

(1)控制板一块(包括所用的低压电器件).

(2)导线及规格:主电路导线由电动机容量确定:控制电路一般采用截面为1平方毫米的铜芯导线(BV):按钮西安一般采用0.75平方毫米的铜芯线(RV);导线的原色要求主电路与控制电路必须明显的区别.

(3)备好编码套管.

五、安装步骤及工艺要求

1，了解各类典型机床的机械加工工艺过程,熟悉各类典型机床电气控制电路的工作原理,明确线路中所有的电器元件及其作用,特别注意主轴电动机与其他电动机选后启动运行关系.

2， 根据各类典型机床电器控制原理电路,绘出各元件位置图和电气接线图.

3， 按各类典型机床电气控制原理图所思配齐所有电器元件,列出元件清单并进行检验.

(1) 电器元件的技术数据(如型号,规格,额定电压,额定电流)应完整并符合要求,外观无损伤.

(2) 电器元件的电磁机构动作是否灵活,有无衔铁卡阻等不正常现象,用万用表检测电磁线圈的通断情况以及各触头的分合情况.

(3) 接触器的线圈电压和电源电压是否一致.

(4) 对电动机的质量进行常规检查(没相绕组的通断,相间绝缘,相对地绝缘)。

4， 在控制板上按元件位置图安装电器元件,工艺要求如下:

(1) 组合开关,熔断器的受电端子应安装在控制板的外侧。

(2) 每个元件的安装位置应整齐,匀称,间距合理,便于布线及元件的更换.。

5，按接线提的走线方法进行板后线槽布线和套编码套管,注意布线的工艺要求.。

6. 根据电气接线图检查控制板布线是否正确。

7. 安装电动机和按钮金属外壳的保护接地线（若按

钮为塑料外壳，则按钮外壳不需接线）。

8、安装电动机（此次实习中每台电动机用三盏灯泡代替，接成星型连接）。

9、接电源、电动机等控制板外部的导线。

10、自检

（1）按电路原理图或电气接线图从电源开始，逐段核对接线及接线端子处是否正确，有无漏接，错接之处。检查导线接点是否符合要求，压线是否牢固。接触应良好，以免带负载运行时产生闪弧现象。

（2）用万用表检查线路的通断情况。检查时，应选用倍率适当的电阻档，并进行校零，以防短路故障的发生。对控制电路的检查（可断开主电路），

可将表笔分别搭在U11、V11线端上，读书应为“无穷大”。按下SB时，读书应为接线器线圈的电阻值，然后断开控制电路在检查主电路有无开路或短路现象，此时可用手动来代替接线器通电进行检查。

（3）用兆欧表检查线路的绝缘电阻应不小于0.5兆欧。
