制冷制热实训装置多有哪些功能？
2021-12-02 10:51制冷制热实训设备已经成为许多大中专院校和高职高专类院校制冷空调专业实验实训室中的一种重要实训装置,它为教师更好的实施教学、学生更好的进行学习提供了方便。现代制冷与空调系统实训考核装置能在教学课堂中发挥更大作用的角度出发,结合多年 在教学过程中对该装置的使用和理解, 能使学生更全面的了解和掌握现代制冷与空调系统实训考核装置的工作原理和维修技能。
一、 MYN-508B现代制冷与空调系统实训考核装置技术性能：
1、输入电源：单相三线 220V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤1.5kVA
4、安全保护：具有漏电压、漏电流保护，安全符合国家标准

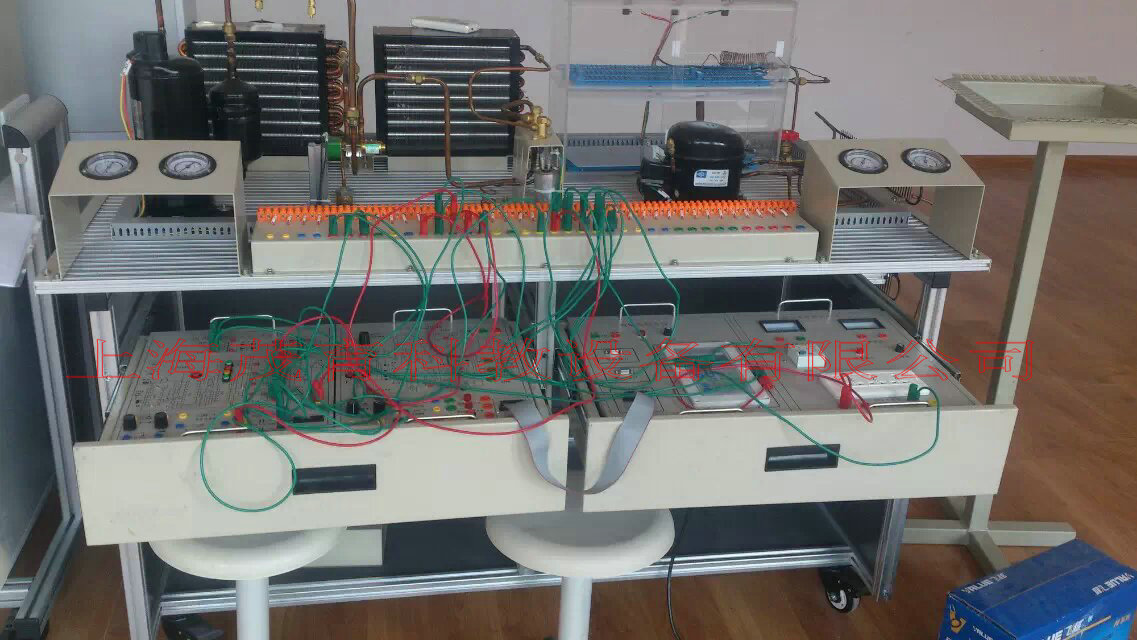

二、MYN-508B现代制冷与空调系统实训考核装置结构与组成：
1、装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。
2、导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。
3、空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4、电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。
5、电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。
6、电源及仪表模块：单相三线制220V交流电源供电。交流电压表1只，测量范围：０～250V；交流电流表1只，测量范围０～5A，用于测量系统启动电流及监测系统正常工作电流。
7、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
8、制冷系统压力检测单元：
提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
9、电流型漏电保护装置 ：1套
漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
三、MYN-508B 现代制冷与空调系统实训考核装置实训项目：
1、空调系统管路设计、组装、接线和调试项目：
管路设计任务：空调系统管路的设计（包括管路距离的确定、割管、弯管、扩管、胀管、管路焊接等）
系统组装任务：将设计好的管路安装到对应部件的合理位置并完成对空调系统的保压、检漏
系统接线任务：判断空调压缩机的绕组，完成空调系统的线路铺设和连接
系统调试任务：完成对空调系统的抽真空、加注制冷剂、电气调试、工况的调整
2、电冰箱系统管路设计、组装、接线和调试项目：
管路设计任务：冰箱系统管路的设计（包括管路距离的确定、割管、弯管、扩管、胀管等）
系统组装任务：将设计好的管路安装到对应部件的合理位置并完成对冰箱系统的保压、检漏
系统接线任务：判断冰箱压缩机的绕组，完成冰箱系统的线路铺设和连接
系统调试任务：完成对冰箱系统的抽真空、加注制冷剂、电气调试、工况的调整
一、 MYN-508B现代制冷与空调系统实训考核装置技术性能：
1、输入电源：单相三线 220V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤1.5kVA
4、安全保护：具有漏电压、漏电流保护，安全符合国家标准
二、MYN-508B现代制冷与空调系统实训考核装置结构与组成：
1、装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。
2、导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。
3、空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4、电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。
5、电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。
6、电源及仪表模块：单相三线制220V交流电源供电。交流电压表1只，测量范围：０～250V；交流电流表1只，测量范围０～5A，用于测量系统启动电流及监测系统正常工作电流。
7、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
8、制冷系统压力检测单元：
提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
9、电流型漏电保护装置 ：1套
漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
三、MYN-508B 现代制冷与空调系统实训考核装置实训项目：
1、空调系统管路设计、组装、接线和调试项目：
管路设计任务：空调系统管路的设计（包括管路距离的确定、割管、弯管、扩管、胀管、管路焊接等）
系统组装任务：将设计好的管路安装到对应部件的合理位置并完成对空调系统的保压、检漏
系统接线任务：判断空调压缩机的绕组，完成空调系统的线路铺设和连接
系统调试任务：完成对空调系统的抽真空、加注制冷剂、电气调试、工况的调整
2、电冰箱系统管路设计、组装、接线和调试项目：
管路设计任务：冰箱系统管路的设计（包括管路距离的确定、割管、弯管、扩管、胀管等）
系统组装任务：将设计好的管路安装到对应部件的合理位置并完成对冰箱系统的保压、检漏
系统接线任务：判断冰箱压缩机的绕组，完成冰箱系统的线路铺设和连接
系统调试任务：完成对冰箱系统的抽真空、加注制冷剂、电气调试、工况的调整
