了解现代空调的制热制冷原理

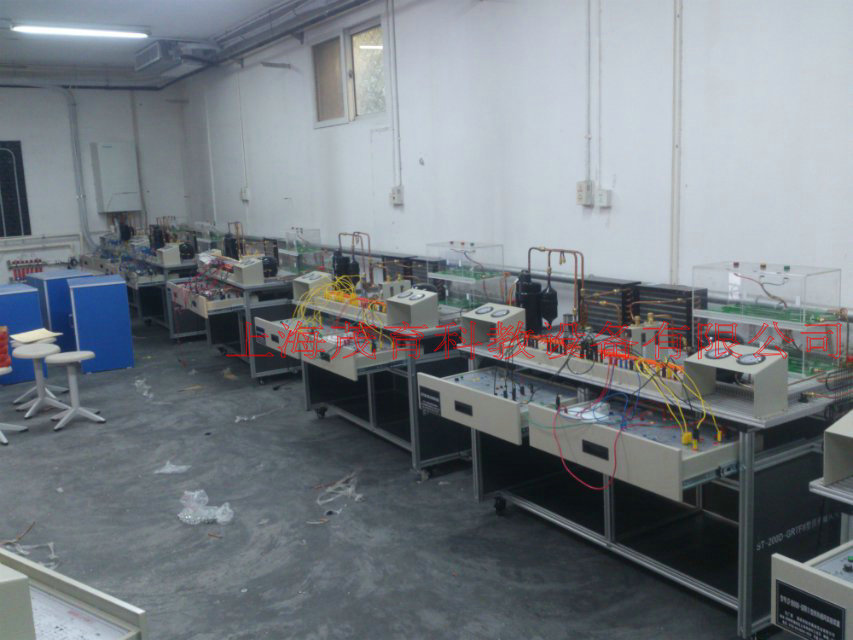

2021-11-27 10:40现代空调是现代人们办公以及家居生活中常常离不了的一类电器产品,在夏天的时候,空调具有制冷的作用,而在冬天,空调具有制热的作用,同样的组成结构,空调是如何达到这样的要求的呢? 现代制冷与空调系统实训考核装置的研制已经成为许多大中专院校及中高职学校制冷空调专业实验实训室中的一种重要实训装置,它为教师更好的实施教学、学生更好的进行学习提供了方便。现代制冷与空调系统实训考核装置能在教学课堂中发挥更大作用,在教学及实训过程中能使学生更全面的了解和掌握现代制冷与空调系统实训考核装置的工作原理和维修技能。
一、空调制冷原理:
空调器通电后,制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器。同时轴流风扇吸入的室外空气流经冷凝器,带走制冷剂放出的热量,使高压制冷剂蒸汽凝结为高压液体。高压液体经过过滤器、节流机构后喷入蒸发器,并在相应的低压下蒸发,吸取周围的热量。同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换,并将放热后变冷的空气送向室内。如此室内空气不断循环流动,达到降低温度的目的。
二、空调制热原理:
热泵制热是利用制冷系统的压缩冷凝器来加热室内空气。空调器在制冷工作时,低压制冷剂液体在蒸发器内蒸发吸热而高温高压制冷剂在冷凝器内放热冷凝。热泵制热是通过电磁换向,将制冷系统的吸排气管位置对换。原来制冷工作蒸发器的室内盘管变成制热时的冷凝器,这样制冷系统在室外吸热向室内放热,实现制热的目的。
三、现代制冷与空调系统实训考核装置技术性能:
1、输入电源:单相三线 220V±10% 50Hz
2、工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
3、装置容量:≤1.5kVA
4、安全保护:具有漏电压、漏电流保护,安全符合国家标准
四、现代制冷与空调系统实训考核装置结构与组成:

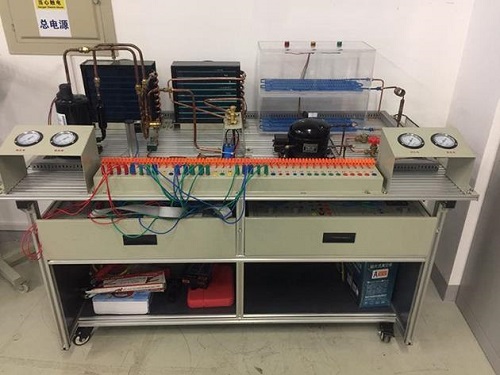

1、装置采用模块化设计,由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。
2、导轨式铝合金安装平台由标准规格的铝合金工业型材组成,作为学生操作训练的平台,上面安装有空调系统部件和冰箱系统部件。
3、空调系统:包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4、电冰箱系统:包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。
5、电气控制系统:采用模块化设计,包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。
6、电源及仪表模块:单相三线制220V交流电源供电。交流电压表1只,测量范围:0~250V;交流电流表1只,测量范围0~5A,用于测量系统启动电流及监测系统正常工作电流。
7、制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
8、制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
9、电流型漏电保护装置:1套,
漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
五、现代制冷与空调系统实训考核装置实训项目:
1、空调系统管路设计、组装、接线和调试项目
管路设计任务: 空调系统管路的设计(包括管路距离的确定、割管、弯管、扩管、胀管、管路焊接等)
系统组装任务:将设计好的管路安装到对应部件的合理位置并完成对空调系统的保压、检漏
系统接线任务:判断空调压缩机的绕组,完成空调系统的线路铺设和连接
系统调试任务:完成对空调系统的抽真空、加注制冷剂、电气调试、工况的调整
2、电冰箱系统管路设计、组装、接线和调试项目:
管路设计任务:冰箱系统管路的设计(包括管路距离的确定、割管、弯管、扩管、胀管等)
系统组装任务:将设计好的管路安装到对应部件的合理位置并完成对冰箱系统的保压、检漏
系统接线任务:判断冰箱压缩机的绕组,完成冰箱系统的线路铺设和连接
系统调试任务:完成对冰箱系统的抽真空、加注制冷剂、电气调试、工况的调整
