异步电动机点动控制电路实验
2021-10-27 09:52异步电动机点动控制电路实验操作所需电器元件明细表(见表2)
二、异步电动机点动控制电路实验电路图
图2(a)
当合上电源开关QS时,电动机是不会起动运转的,因为这时接触器KM的线圈未通电,它的主触头处在断开状态,电动机M的定子绕组上没有电压。若要使电动机M转动,只要按下按钮SB,使线圈KM通电,主电路中的主触头KM闭合,电动机M即可起动。但当松开按钮SB时,线圈KM即失电,而使主触头分开,切断电动机M的电源,电动机即停转.这种只有当按下按钮电动机才会运转,松开按钮即停转的线路,称为点动控制线路。这种线路常用作快速移动或调整机床。
三、安装与接线:

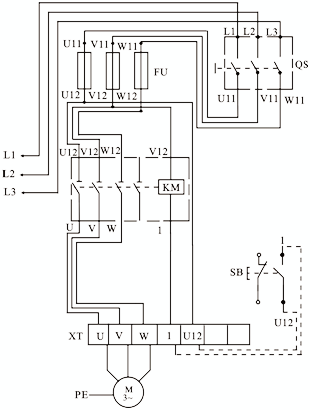

接线图如图2(b)
图2(b)
四、检测与调试:
检查接线无误后,接通交流电源,“合”开关QS,此时电机不转,按下按钮SB,电机即可起动,松开按钮电机即停转。若电机不能点动控制或熔丝熔断等故障,则应“分”断电源,分析排除故障后使之正常工作。
代号 | 名称 | 型号 | 规格 | 数量 | 备注 |
QS | 低压断路器 | DZ108-20/10-F | 脱扣器整定电流0.63-1A | 1只 | 实验屏上 |
FU | 熔断器 | 配熔体2A | 3 | ||
KM | 交流接触器 | 线圈AC380V | 1 | 挂箱上 | |
SB | 按钮开关 | 一常开一常闭自动复位 | 1 | ||
M | 三相鼠笼式异步电动机 | UN380V(Y)IN0.53A | 1台 |
图2(a)
当合上电源开关QS时,电动机是不会起动运转的,因为这时接触器KM的线圈未通电,它的主触头处在断开状态,电动机M的定子绕组上没有电压。若要使电动机M转动,只要按下按钮SB,使线圈KM通电,主电路中的主触头KM闭合,电动机M即可起动。但当松开按钮SB时,线圈KM即失电,而使主触头分开,切断电动机M的电源,电动机即停转.这种只有当按下按钮电动机才会运转,松开按钮即停转的线路,称为点动控制线路。这种线路常用作快速移动或调整机床。
三、安装与接线:
接线图如图2(b)
图2(b)
四、检测与调试:
检查接线无误后,接通交流电源,“合”开关QS,此时电机不转,按下按钮SB,电机即可起动,松开按钮电机即停转。若电机不能点动控制或熔丝熔断等故障,则应“分”断电源,分析排除故障后使之正常工作。
友情提示:
1、为加强实验室安全管理,保障师生的人身安全,防患于未然。
2、新进入实验室工作的人员必须参加实验室安全与环保知识的培训,考核合格后方可进实验室。严禁在实验室进行与实验室工作无关的任何活动。
3、做实验时严格遵守实验室各项规章制度和仪器设备使用操作规程,根据实验内容,做好个人安全防护。
4、实验结束后,最后离开实验室的人员必须关好门窗,关闭水源、电源。
