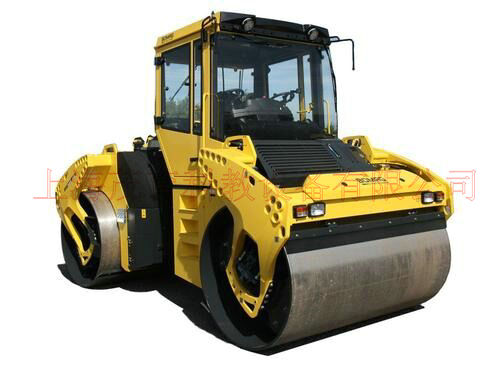

双钢轮压路机械仿真实训装置,双钢轮压路机械仿真实训设备,双钢轮
2020-09-18 10:16
一、双钢轮压路机械仿真实训装置,双钢轮压路机械仿真实训设备,双钢轮压路机械仿真实训台实验项目
1、液压传动各元部件结构及工作原理观摩。
2、液压行走机械演示控制实验。
3、机-电-液系统故障分析与排除
4、PLC软件仿真演示及控制实验。
5、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、双钢轮压路机械仿真实训装置,双钢轮压路机械仿真实训设备,双钢轮压路机械仿真实训台实验内容
1、液压行走机械演示控制实验
转向Þ变速Þ起振Þ前进Þ后退
2、机-电-液系统故障分析与排除
1）机械系统故障分析与排除（变速器、换向离合器、起振离合器、制动器等）。
2）电气系统故障分析与排除（各执行机构电控、信号、灯光、仪表等）
3）液压系统故障分析与排除（振动马达、行走马达、电磁液压阀、仪表等）。
3、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1）PLC指令编程、梯形图编程学习；
2）PLC编程软件的学习与使用；
3）PLC与计算机的通讯、在线调试；
4）PLC在液压传动控制中的应用以及控制方案的优化。
三、双钢轮压路机械仿真实训装置,双钢轮压路机械仿真实训设备,双钢轮压路机械仿真实训台性能与特点
1、实训装置采用冷轧钢板（并经过喷塑、防腐处理）制作，车架式结构，控制推操作于一体。
2、电气操作控制为前置式，液压站放置于车架后部主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供2-3人同时实验。
3、压路机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、压路机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、专业特制一批故障阀件、故障机械件、故障电气件，可使学习者在真实的故障环境中进行故障分析、诊断与排除。
8、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
三相变频电机型号：功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：2050×1450×1500mm
