楼宇照明系统实训系统,楼宇照明系统实训装置,楼宇照明系统实训设

2022-03-16 10:11


楼宇照明系统实训系统,楼宇照明系统实训装置,楼宇照明系统实训设备功能概述:

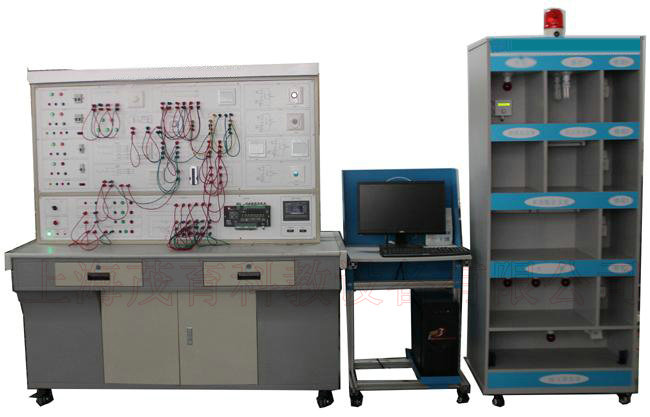

1.本实验系统要求由三部分构成:照明系统控制屏、照明演示柜、软件工程。
2.照明系统控制屏要求设有4个楼层配电箱、2个中间配电箱、1个航空障碍照明配电箱、1个地下停车场配电箱、1个应急照明配电箱、10种场所的照明为对象,按照不同场所的照明要求分别设置不同的照明控制方式,其中楼道照明要求采用了触摸延时开关、人体感应开关、单板开关、声控开关对不同楼道照明进行控制。系统同时必须使用通用的DDC控制模块通过LONWORKS总线通信协议组网和上位机软件系统对不同场所的不同照明要求进行远程控制。
3.照明演示柜要求为楼宇照明控制部分的演示对象,仿实物化设计,属于半实物。要求采用分层结构,能模拟楼层整体照明效果,实物模式,分为五层结构,分别是体现多种照明场景。照明场景,可模拟9种场所:航空,卧室,客厅,经理办公室,员工办公室,多功能会议厅,大堂,地下停车场和楼道,其中多功能会议厅具有8种情景。整个照明演示系统分别设有频闪灯、白炽、荧光灯、筒灯和光字牌,能真实模拟各场所对照明控制以及照明效果的要求。
4.下位机系统要求采用DDC控制器,实现现场数据的采集和开关控制,并可完成照明线路的控制,通过LonWorks总线与上位机系统通信。通过Lonmaker3.1编程软件可设置DDC控制器程序。
5.上位机监控系统要求采用组态软件编写,配备监控系统软件实现对照明系统的远程监控。

楼宇照明系统实训系统,楼宇照明系统实训装置,楼宇照明系统实训设备术规格:
1.输入电源:三相四线(AC 380V±10% 50Hz)
2.工作环境:温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3.装置容量:<5.0kVA
4.外形尺寸:对象系统755mm×450mm×1812mm、
5.控制屏1512mm×800mm×1645mm
6.安全保护:具有漏电自动保护功能

楼宇照明系统实训系统,楼宇照明系统实训装置,楼宇照明系统实训设备完成的教学内容:
1.常用灯具的认知与应用
2.照度传感器认知与应用
3.动静探测器认知与应用
4.遥控照明控制器认知与应用
5.照明灯具及普通控制设备的安装和调试控制
6.应急照明设备的控制
7.时间表控制模式下照明线路组建和控制
8.情景切换控制模式下照明线路组建和控制
9.远程强制控制模式下照明线路组建和控制
10.动态控制模式下照明线路组建和控制
11.楼宇照明运行线路整体设计
