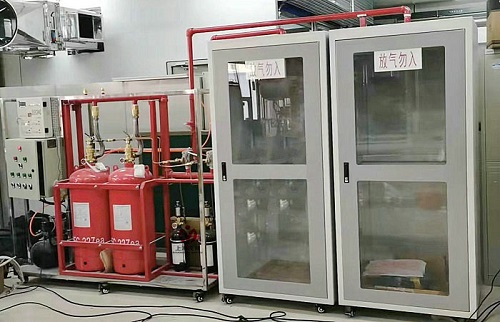

模拟气体灭火实训装置,模拟气体灭火实训设备,模拟气体灭火实训平

2021-01-08 10:20


一、模拟气体灭火实训装置,模拟气体灭火实训设备,模拟气体灭火实训平台基本配置及参数
系统灭火方式:全淹没,最大单区保护面积:30m²;
系统公称工作压力(20℃):一级为2.5MPa、
系统使用最大工作压力:一级为4.2MPa、
系统使用最小工作压力:一级为2.0MPa、
灭火剂最大充装密度:一级为≤1120kg/m³;
模拟启动瓶充装压力(20℃):4.0MPa;
喷头设计工作压力:一级≥0.6MPa;单支喷头保护半径R:喷头安装高度<1.5m时,R≤4.5m;喷头安装高度>1.5m时,R≤7.5m。
喷头保护高度:最大安装高度h≤6.5m;最小安装高度h≥0.3m
系统有延时启动功能:延时30S;
灭火剂喷射时间:≤10s;
灭火系统工作环境温度:0℃~+50℃;
系统启动方式:自动、电气手动、机械应急手动操作;
系统启动电源:DC24V±3V、1.1A;
模拟灭火剂贮存瓶规格:30L、
七氟丙烷钢瓶组
二、
模拟气体灭火实训装置,模拟气体灭火实训设备,模拟气体灭火实训平台主机设备参数
1、电源控制屏(全不锈结构)
提供交流电源:单相交流电220V 50Hz,带有过流保护
2、火灾报警控制器(联动型)
1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息。
2)微型热敏打印机实现事件实时打印功能(选配)。
3)通过CAN总线接口板,本控制器可与其它控制器联网(选配)。
4)通过RS232接口板,本控制器可与计算机连接进行离线编程和CRT显示(选配)。
5)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息。
6)256条事件记录,记录控制器运行中的各种事件,可随时查阅。
7)可以现场编辑联动公式。
8)2个总线回路,可连接254个现场器件。
9)一个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘。
10)可以管理6个多线联动控制区,每个区通过多线方式连接现场启动线和回答线,现场启动线具备短路和断路监视功能,启动线最大输出电流3A。
11)多线联动控制面板上有6组启动键、6组停止键和6组请求、启动、回答、故障指示灯,分别对应6个多线联动控制区,可以直接启动或停止控制区设备。
12)可对外提供24V输出,最大电流3A。
13)1组火警继电器,有火警信息时,火警继电器动作。
14)1组故障继电器,有故障信息时,故障继电器动作。
3、消防报警主机
1)主电:AC178V~AC242V。
2)备电:DC24V,4Ah。
3)监视状态功耗:<20W。
4)环境温度:0~40℃。
5)相对湿度:≤95%(40℃)。
6)重量:15Kg。
7)尺寸:机柜式450(宽)×250(高)×250(深)mm3
4、火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
