本实训装置是针对职业院校相关专业的实训教学而研制的，适用于各类职业院校、技工学校的机电一体化、自动化、传感器仪器仪表等专业的实训教学。该模型配有经典的过程控制系统。它可满足各大院校所开设的《传感器检测与转换技术》、《生产过程自动化技术》、《计算机控制技术》及《检测技术及应用》等课程实训教学的要求，本装置根据过程控制仪表，自动化仪表及相近专业的教学特点及以培养学生操作、实训考核为目标，集智能化仪表、故障排除、自动控制为一体的普及型多功能过程控制考核的实训装置。为将来从事生产过程自动化与仪表工程的安装、工程设计、仪表测量、仪器的使用、过程自动化仪表的检测调校、安装调度、工艺管理、在线运行的仪表自动化控制装置的投运、调试、运行、维护维修、故障处理、操作和系统的管理工作等岗位奠定基础。
二、过程控制技能实训考核装置,过程控制技能实训考核设备,过程控制技能实训考核平台产品特点
1.对象系统采用网孔板设计，方便安装各被控对象及现场仪表
2.一个被调参数在不同控制器、不同的执行器、不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣
3.通过对对象系统进行不同的组合，结合不同的实训目的，可进行多种过程控制实训，也可自行组建不同的控制工程实训系统
4.可对现场仪表设置不同故障、锻炼学生排故的能力
三、过程控制技能实训考核装置,过程控制技能实训考核设备,过程控制技能实训考核平台技术指标
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜4kVA
四、过程控制技能实训考核装置,过程控制技能实训考核设备,过程控制技能实训考核平台系统组成

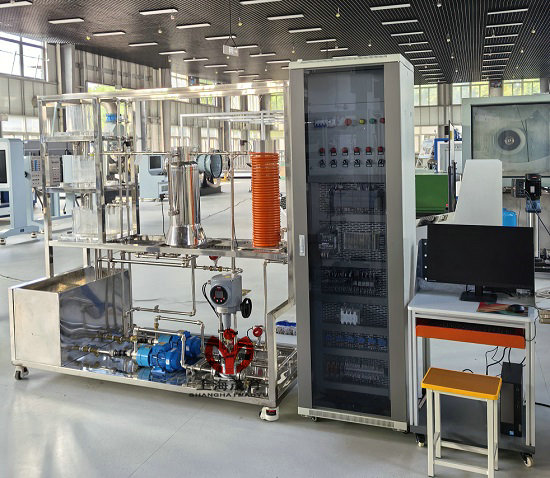

1.对象系统：主要由实训考核装置、动力系统、不锈钢储水箱、有机玻璃水箱、电加热锅炉、板式换热器、气动阀、差压变送器、流量计、电磁阀、管道及手动调节阀等组成；
2.控制系统：由电源控制面板、漏电保护器、控制开关、交流电压表、变频器、故障箱、考核装置、现场信号装置等组成。
五、实训项目
1.过程控制及检测装置硬件结构组成认知
2.传感器的校正(零点迁移与量程调整)
3.单容水箱特性测试
4.液位测量技能实训
(1)电容式液位变送器测量
(2)扩散硅液位变送器测量
(3)扩散硅差压变送器测量
(4)磁翻板液位计测量
(5)超声波液位计测量
5.压力测量技能实训
(1)电容式差压变送器测量
(2)扩散硅压力变送器测量
6.流量测量技能实训
(1)涡轮流量计测量
(2)电磁流量计测量
(3)孔板流量计测量
(4)涡街流量计测量
(5)超声波流量计测量
(6)玻璃管式转子流量计测量
(7)椭圆齿轮流量计测量
7.温度测量技能实训
(1)热电偶温度变送器测量
(2)热电阻温度变送器测量
(3)热电偶温度传感器测量
(4)热电阻温度传感器测量
(5)热电偶冷端补尝器测量
8.气动阀安装、调试技能考核实训
9.差压变送器安装、调试、检修技能考核实训
10.流量计安装、调试、检修技能考核实训
11.压力变送器安装、调试、检修
12.温度传感器安装、调试、测量
13.单闭环液位控制工程设计
14.单闭环流量控制工程设计
15.单闭环压力控制工程设计
16.温度定值控制工程设计
17.紧急停车控制工程设计
