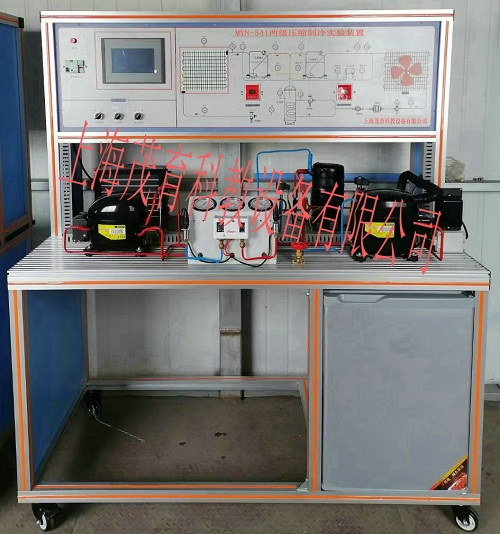

1、MYN-541双级压缩机式制冷系统实验装置是将压缩过程分两次来实现，即将自蒸发器来的压力为P0的制冷剂蒸气，先用低压压缩机(或压缩机的低压级)压缩到中间压力Pm，然后再用高压压缩机(或压缩机的高压级)压缩到冷凝压力。因此，它需要用两台压缩机，或使用双级压缩机。
2、本装置采用一级节流中间不完全冷却的双级压缩制冷循环。
二、双级压缩机式制冷系统实验装置,双级压缩机式制冷系统实验台,双级压缩机式制冷系统实验设备主要技术性能：
1、输入电源：三相五线～220±10% 50Hz。
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m。
3、装置容量：≤3kVA。
4、噪声：≤40dB(A)。
5、制冷装置能达到的温度不高于-40℃。
6、安全保护：具有电流漏电流保护装置，安全符合国家标准。
7、制冷量：2.0KW。
8、一级节流中间不完全冷却的双级压缩制冷循环
9、尺寸：1500*800*1600MM
*10、流量可调节，调节方式：触摸屏
三、双级压缩机式制冷系统实验装置,双级压缩机式制冷系统实验台,双级压缩机式制冷系统实验设备主要配置
1、装置应包含实训台、低温箱制冷系统、交流电源控制单元、压力检测单元、温度检测单元及模拟故障等。
2、实训台是铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。实训台有四个万向轮方便移动。
3、双级制冷系统应包括整套的冷藏柜柜体，如蒸发器、冷凝器、储液罐、压缩机、冷凝风扇等，管路中还设有控制阀等实训所必需的部件。
4、压缩机为中温压缩机。装有温度传感器高压、低压的合适部位，以及膨胀容器处设置
5、主要系统部件:高温系统压缩机、低温系统压缩机、高温冷凝器、蒸发冷凝器、节流阀、中冷器、蒸发器等组成的二级压压缩机循环制冷系统。
*6.、制冷变量调节系统：在高温系统、低温系统的节流膨胀阀采用可变流量制冷冷变量调节系统。制冷剂流量可为电位手动设，提高实验的可操作范围。手动设定调节功能，可在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节， 改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式，技术参数调整。嵌入式触摸屏主机系统由显示模块、功能模块、嵌入式触摸屏主机，采用触摸屏控制,可直接进入系统调节，电压5-36V/50HZ，带开机语音功能，尺寸5寸，内存156M,电容式。
1）、可显示压缩机排气温度、压缩机吸气温度、蒸发器温度、冷凝温度。
2)、上位机软件同时在线同时监控系统的状态（选配）。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.
7、交流电源控制单元：采用三相四线220V交流电源供电，应配有交流电压表1只，测量范围０～250V；交流电流表1只，测量范围０～15A，漏电保护器控制控制屏总电源。
8、制冷系统压力：检测单元提供3只真空压力表（精度不低于2.5级），测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时不同位置的压力变化。
9、温度检测单元：采用PT100传感器（精度不低于0.5级），分别测量：高温度机出口温度、低温度机出口温度，冷凝出口、冷凝器温度和蒸发器温度。
10、面板上放置在双级压缩机制冷流程图，心彩色形式代表各种工况状态。
四、实训功能
1、双级压缩式制冷系统原理。
2、双级压缩式低温制冷的系统电气部件检测实训。
3、 双级压缩式低温制冷的系统启动、运行和调试实训。
4、双级压缩式低温制冷的电气系统故障模拟设置实训。
的系统电气系统原理分析和实训
5、高级机流量调节实验分析
6、低级机流量调节实验分析
7、中间冷却器的作用分析
8、一级节流中间不完全冷却的双级压缩制冷循环
