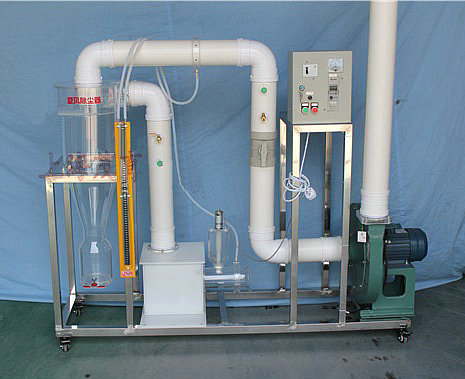

旋风除尘实验装置,旋风除尘实验设备,旋风除尘实验台
2022-06-30 09:17
1、设备布局合理、美观,结构清晰,整体感强。
2、旋风分离器由透明有机玻璃制成,可直接观察在不同工况条件下粉尘在分离器中的工作状态。
1、观察含粉尘的气流在旋风分离器内的运动状况。
2、了解旋风分离器的除尘原理,计算除尘效率。
1、粉尘加入瓶
2、粉尘接受瓶
3、风机
4、旋风分离器
5、风量调节阀
6、电路控制系统
7、不锈钢框架
8、控制屏。
1、环境温度:5℃~40℃,配电:220V,250W。
2、粉尘加入瓶、粉尘接受瓶等均由304不锈钢制成。
3、除尘效率:70%~80%;气体含尘浓度:<50g/ m3;处理粉尘粒径:20~200μm 。
4、风机:风量480m3/h,风压1300Pa,功率250W,转速2800r/min。
5、标准旋风分离器:直径Φ200mm,分离器内筒出口连接收集装置,收集密度小的物料,有机玻璃制成。
6、尾气收集装置含收集罩和收集管道。
7、控制屏和框架均为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。
8、外形尺寸:1200×500×1600mm,框架为可移动式设计,带脚轮及禁锢脚。
