集成功率放大器实验

一、实验目的:
1.了解功率放大器集成块的应用。
2.学习集成功率放大器基本技术指标的测试。

二、实验内容

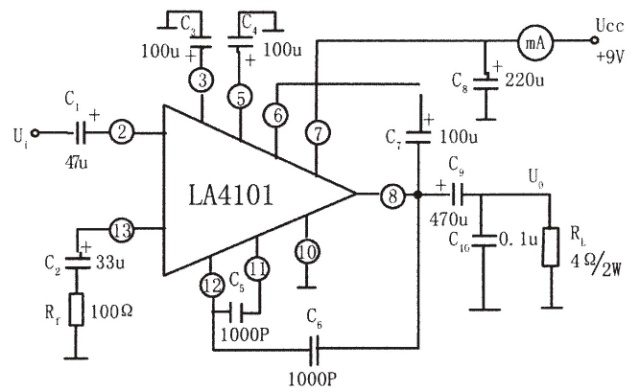

由实验者自行完成+9V直流电源的接线后,再进行LA4101的功能测试,按图连接实验电路。
    1.静态测试
将输入信号调至零,检查电源大小及极性是否为+9V,接入+9v直流电压,测量静态总电流及集成块各引脚对地电压,记入自拟表格中。
2.动态测试
(1)最大输出功率
a.接入自举电容C7
输入端接1KHz正弦信号,输出端用示波器观察输出电压波形,逐渐加大输入信号幅度,使输出电压为最大不失真输出,用交流毫伏表测量此时输出电压Uom,则最大输出功率Pom=
b.断开自举电容C7观察输出电压波形变化情况
(2)输入灵敏度:要求Ui<100mV,测试方法同实验十二。
(3)噪声电压:要求UN<2.5 mV,测试方法同实验十二。
