传感器教学设备之电容传感器的电子秤实验
传感器技术实训装置,
传感器教学设备,

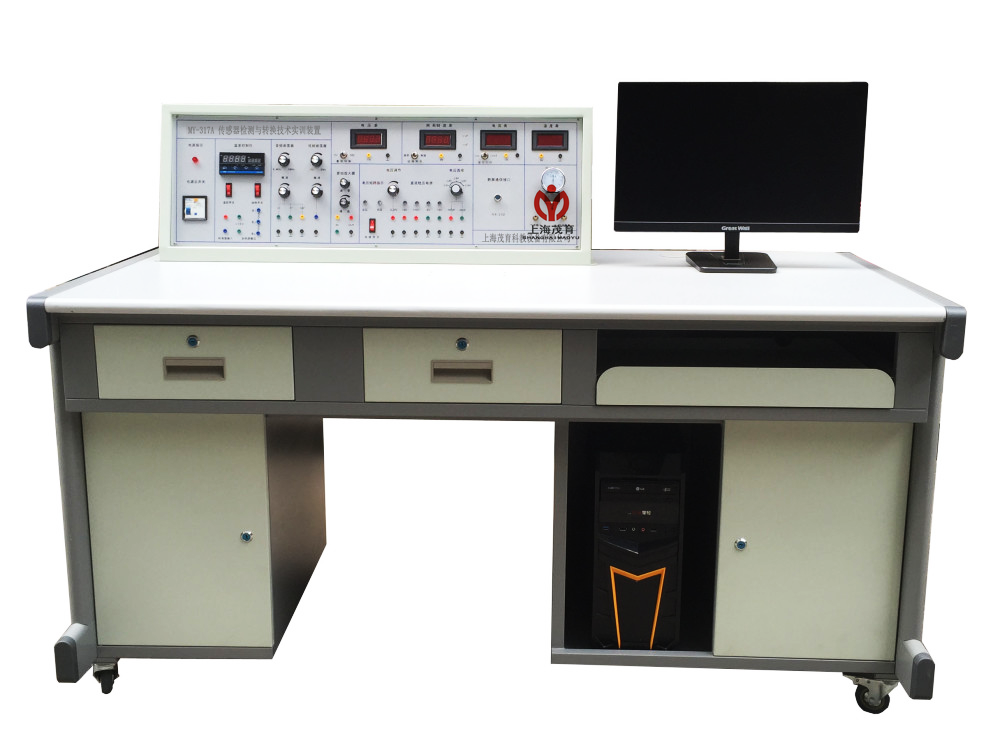

传感器技术实验台是根据《教育行业标准》电工实验室或电类专业实训室仪器设备配备标准,是适应不同类别与不同层次的专业,推出模块化的实训设备,主要用于各大、中专院校开设的自动检测技术、传感器原理与技术、非电量电测技术、工业自动化仪表与控制、机械量电则等课程的实验需要。
一、
传感器教学设备之电子秤实验目的
1、进一步掌握电容式传感器的特性。
2、了解电容式传感器在称重仪器中的应用。
二、
传感器教学设备之电子秤实验所用单元
电容式传感器、电容式传感器转换电路板、差动放大器板、直流稳压电源、数字电压表、振动台、砝码。
三、
传感器教学设备之电子秤实验原理及电路
由于电容式传感器的输出与位移成正比,利用弹性材料的特性,可以使电容式传感器输出与质量成线性关系,由此可以进行质量的测量。在本实验中可以利用振动台的振动梁作为弹性部件。
四、实验步骤
1、根据实验七及实验八的实验内容设计电子秤实验的实验装置。
2、调节差动放大器的零点与增益,调节该电子秤实验装置的零点与量程,注意确定量程时不要超出电容式传感器的线性范围,并使砝码质量与输出电压在数值上有直观的联系。
3、根据所确定量程,逐次增加砝码的质量,将质量与输出电压记入下表。
表 10-1
五、实验报告
根据表6-1中的实验数据,计算该电子秤装置的精度。
