自感式差动变压器的特性实验

一、产品介绍

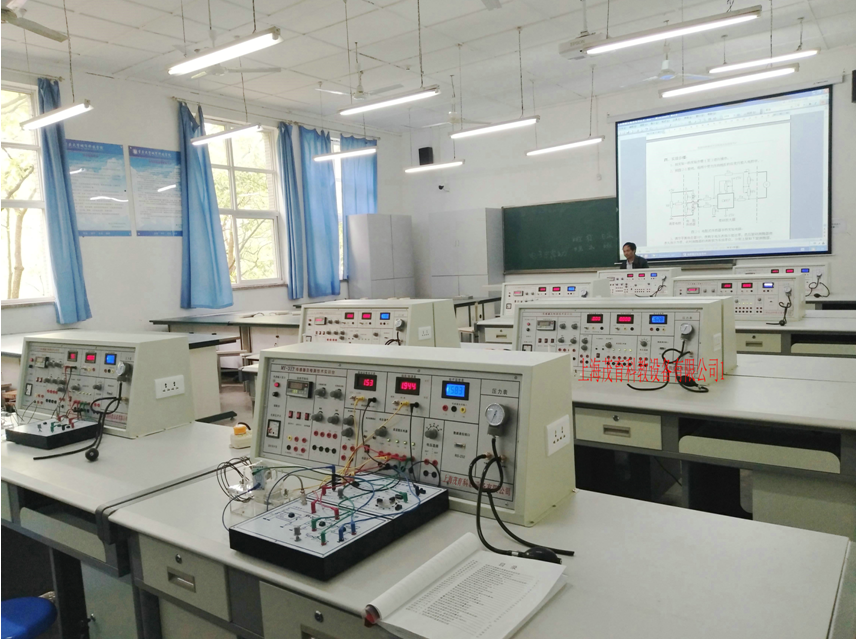

传感器技术实训装置,透明传感器模型,传感器技术实验台是适应不同类别,不同层次的专业要,最新推出的模块化的新产品。传感器技术实训台主要用于各大中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。(电脑自备),检测与转换(传感器)技术实训装置(32种传感器)适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。
二、传感器技术实训装置技术参数:
1、输入电源:AC220V±5%  50±1Hz
2、额定电流:≤5A
3、直流电源:±5V   ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功  耗:100VA
9、输出电流:1A
10、相对温度:-5℃~40℃
11、相对湿度:<85%(25℃)
12、实验台规格外形尺寸:1600×750×1100mm
三、实验目的
1、了解自感式差动变压器的基本结构。
2、掌握自感式差动变压器及整流电路的工作原理。
3、掌握自感式差动变压器的调试方法。
四、实验所用单元
电感式传感器、电感式传感器转换电路板、差动放大器板、直流稳压电源、数字电压表、位移台架。
五、实验原理及电路
自感式差动变压器电路图如图12-1所示。

图12-1 自感式差动变压器实验电路图
传感器的两个次级线圈(N2、N3)作为交流电桥的两个桥臂,R1、R2为另外两个桥臂,D1、D2、D3、D4组成相敏整流器,A、B之间输入交流电压,M、N之间输出脉动直流电压,经R3、R4、C1滤波后输出直流电压。
六、实验步骤
1、按实验十一的步骤1和2进行操作。
2、按图12-1将信号源的A端接至次级线圈N2、N3的中间连线点,B端接至L,N2上端接E点,N3下端接G点,B与L、J与M、K与N连接,差动放大器与电压表接线不变,这样构成自感式差动变压器实验电路。
3、按实验十一的步骤4进行实验,将实验结果记入下表。
表 12-1
X(mm)           0
UO(mV)           0
七、实验报告
1、根据表12-1,画出输入/输出特性曲线,并且计算灵敏度和非线性误差。
2、比较差动变压器和自感式差动变压器的灵敏度和线性度。
