液压吊车控制教学实验装置,液压吊车控制教学实验设备,液压吊车控
2022-01-06 09:59
1、 实验台外形尺寸：1500×700×1800mm(长×宽×高)
2、 演示台外形尺寸:700×700×1330mm(长×宽×高)
3、电源：220V 50Hz (市电)
4、液压实验泵站500×350×300mm(长×宽×高)
5、工作电源：AC：220V 永磁调速电机,调速范围： 0-1500转/分
6、安全限速范围：1-1500转/分 液压泵工作时离液压台1.5m远处噪声≤58dB
7、演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
8、液压泵工作时离液压台1.5m远处噪声≤58dB。
二、液压吊车控制教学实验装置,液压吊车控制教学实验设备,液压吊车控制教学实验台实验目的:
1) 了解吊车的基本结构
2) 了解吊车的传动系统
3) 学习吊车的液压系统
4) 学习吊车的手动控制原理
5) 学习吊车的自动控制原理
三、液压吊车控制教学实验装置,液压吊车控制教学实验设备,液压吊车控制教学实验台装置特点:

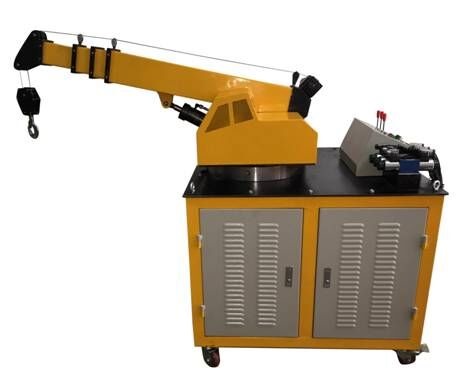

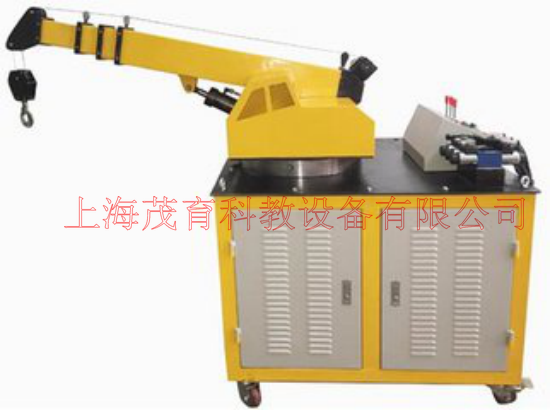

1)设计的液压吊车控制教学实验台是将汽车起重机的结构原理能够搬到课堂上学习的一种现代化教学产品，吊车机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2)柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
3)柜体装有四个万向轮，方便设备的搬运与拆卸.
4）控制方式：（1）继电器控制，（2）PLC控制使用三菱FX1S－20MR。
