热网水利工况教学实验台,热网水利工况教学实验装置,热网水利工况
2021-03-15 10:27
本装置使用热网水力工况模型实验装置进行几种水力工况变化的实验,了解热网水压的变化情况，巩固热水网路水力工况计算的基本原理。掌握水力工况分析方法、验证热水网路水压图和水力工况的理论。
二、热网水利工况教学实验台,热网水利工况教学实验装置,热网水利工况教学实验设备技术参数：
1、外形尺寸：1800×500×2300mm
2、工作电压：220V 功率：550W
三、热网水利工况教学实验台,热网水利工况教学实验装置,热网水利工况教学实验设备主要用途：
1、模拟热水网站，
2、进行多种水利工况模拟变化实验，
3、了解热网水压图的变化情况。

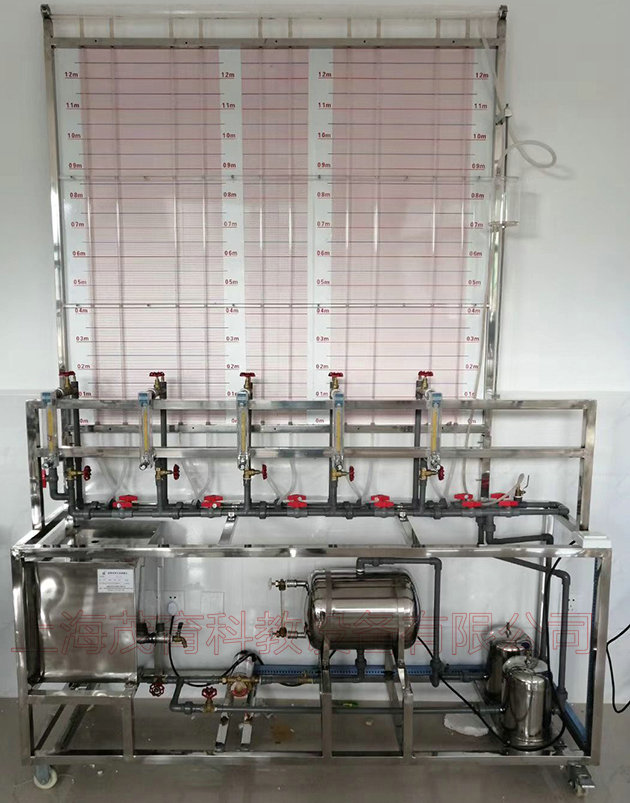

四、热网水利工况教学实验台,热网水利工况教学实验装置,热网水利工况教学实验设备主要配置：
1、下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成，
2、用来模拟由5个用户组成的热水网路。
3、上半部有高位水箱和安装在一块垂直木版上的12根玻璃管，玻璃管的顶端与大气相通，玻璃管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。
