压缩机实验装置,压缩机实验设备,压缩机实验台
2022-07-12 08:53

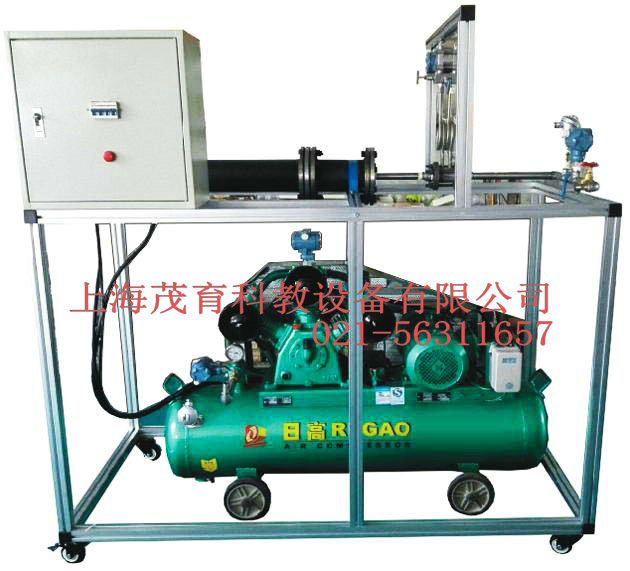

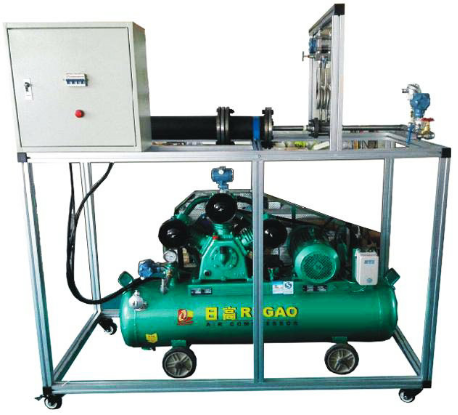

空压机是气源装置中的主体，通过原动机将机械能转换成气体压力能，在动力机械中占有很大的比例，其相关性能对生产安全、节能减排等各方面均有较大的影响。本装置采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。
1、置结构紧凑，抗干扰能力强，振动小，噪声低，适合实验室布局。
2、采用高频采集卡和计算机（计算机用户自配）相结合的测控系统，编程灵活、易于操作、性能可靠，采用集中管理、分散控制的模式，人机交流简便，并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量，提高检测精度。
6、移动方便：装置配有四个万向轮，可方便移动。
5、储气罐：额外配一个排气口，同时设置一个气体流量计、调节阀门，便于调节排气流量和风速。
6、增加了个安全泄压阀，可测试泄压阀性能，
7、实验台本体由工业铝型材框架、加压系统及恒温系统等下列模块组成。
8、在线软件可测量电机A、B、C各相电压，各相电流、各相功率因数，各相有功功率、各相无功功率，各相电量，总电量。各相视在功率
G201模块为三相电能计量模块:可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc） 、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc） 、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。
1、采用喷嘴法测量空压机的排气量
2、安全阀泄放性能测定实验
3、各种压力变送器的使用
4、孔板流量的使用
5、数字采集系统的应用
